Отклоняющее устройство с накладкой

Отклонитель с накладкой (рис. 3.37) представляет собой сочетание кривого переводника и забойного двигателя с накладкой. Его применяют для достижения значительных зенитных углов при помощи односекционных турбобуров. Накладку крепят к турбобуру примерно в середине сборки долото — турбобур или несколько ниже. Над турбобуром устанавливается кривой переводник и далее бурильные трубы. Высота накладки не должна выходить за габариты долота.

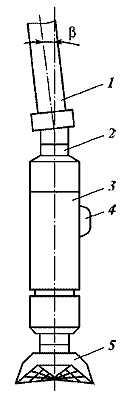

Рис. 3.37. Отклоняющее устройство с накладкой:
1 — бурильные трубы; 2 — кривой переводник; 3 — турбобур; 4 — накладка; 5 — долото.

Отклонитель с накладкой рекомендуется применять в тех случаях, когда непосредственно над кривым переводником необходимо устанавливать бурильные трубы малой жесткости (например, немагнитные и обычные бурильные трубы), так как применение отклонителей других типов снижает интенсивность искривления ствола, а иногда не позволяет увеличить зенитный угол   ствола   выше 20-25°.
