Элеваторы типа ЭТА

На промыслах в подземном ремонте скважин наибольшее распространение получили одноштропные элеваторы с захватом под муфту типа ЭТА (рис. 9.11), входящие в комплект инструмента для работы с насосно-компрессорными трубами: элеватор типа ЭТА - ручной ключ типа КТГУ - механический ключ типа АПР или КМУ.

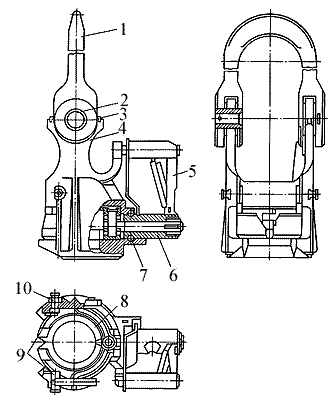

Рис. 9.11. Элеватор типа ЭТА:
1 - серьга; 2 - палец; 3 - шплинты; 4 - корпус; 5 - рукоятка;   6 - направляющая втулка; 7 - штырь; 8 - челюсть; 9 - направляющие; 10 - болт.

Выпускаются элеваторы ЭТА-32, ЭТА-50 и ЭТА-60 грузоподъемностью соответственно 32, 50 и 60 т. Они позволяют работать с НКТ диаметром 48, 60, 73 и 89 мм как с гладкими, так и с высадкой. Переход с одного диаметра на другой осуществляется путем смены захватов.
