Пакер гидравлический ВПГ-01

Пакер гидравлический ВПГ-01 предназначен для герметичного разобщения затрубного пространства в скважине от пласта-коллектора и внутренней полости лифтовой колонны с целью защиты эксплуатационной колонны от воздействия добываемой среды.

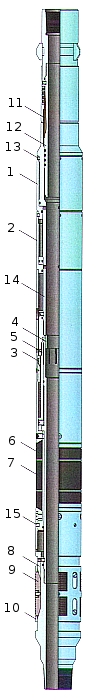

Конструкция пакера состоит из следующих основных элементов: блока гидроцилиндров, включающего два гидроцилиндра 1, 2, механизма фиксации, включающего храповик 3, механизма распакерования включающего втулку 4 и цангу 5, узла герметизации, состоящего из уплотнительных манжет б, 7, узла заякоривания, включающего упор (8), шлипсы 9 и обойму 10, и узла разъединения, включающего цангу 11 и шток 12.

Полное запакерование пакера производится путем плавного создания в его внутренней полости избыточного давления величиной 190 (180) кгс/см2. При этом происходит следующее взаимодействие его узлов. При достижении давлением величины 50 (60) кгс/см2 происходит срез винтов срезных 13, предотвращающих самопроизвольное запакерование во время спуска пакера в скважину, после чего блок гидроцилиндров, сдвигаясь по сердечнику 14, передает усилие на упор 8, что приводит к выходу шлипсов 9 и заякориванию на обсадной колонне. После этого при повышении давления до 70 кгс/смг срезаются винты 15, и блок гидроцилиндров, продолжая перемещение по сердечнику 14 передает осевое усилие на узел герметизации, что приводит к сжатию манжет б, 7 и герметизации кольцевого пространства между обсадной колонной и корпусом пакера. Одновременно с этим в узле фиксации срабатывает храповик 3 и фиксирует пакер в запакерованном положении.

Разъединение с колонной рабочих труб производится путем вращения колонны вправо на 15 оборотов. При этом цанга 11, имеющая левую резьбу, вывинтится из сердечника 14 и может быть поднята из скважины вместе со штоком 12.

Соединение с колонной рабочих труб происходит при передаче на узел разъединения осевой нагрузки величиной 1 тс. Разъединение и соединение может производиться многократно.

Распакерование (срыв) пакера осуществляется с помощью инструмента съема, входящего в комплект поставки, для чего сначала производится разъединение пакера с колонной рабочих труб и извлечение цанги 11 и штока 12 из скважины, а затем спускается инструмент съема и производится его соединение с пакером в узле разъединения при передаче на инструмент осевой нагрузки величиной 1 тс, после чего при передаче на него осевой нагрузки величиной 3,5 тс происходит перемещение втулки 4 и разблокирование узла фиксации. При последующем натяжении колонны рабочих труб величиной 5 тс сверх собственного веса узлы заякоривания и герметизации возвращаются в исходное положение и пакер может быть беспрепятственно извлечен из скважины.
