Пакер типа ПЗМ

Пакер типа ПЗМ предназначен для обеспечения высокой технологичности изоляции продуктивного пласта перед гидравлическими разрывами или нагнетанием вытесняющих агентов при особо интенсивных режимах эксплуатации скважин.

В составе пакера устанавливаются один или несколько модулей надувных уплотнительных элементов рукавного типа.

Уплотнительные элементы автоматически заполняются тампонажным раствором из заколонного пространства скважины при заданных изменениях давления в обсадной колонне сразу после окончания процесса цементирования скважины.

На рис. 11.6 показаны пять позиций последовательности выполнения работ по цементированию обсадных колонн диаметром 140—168 мм с использованием пакера типа ПЗМ.

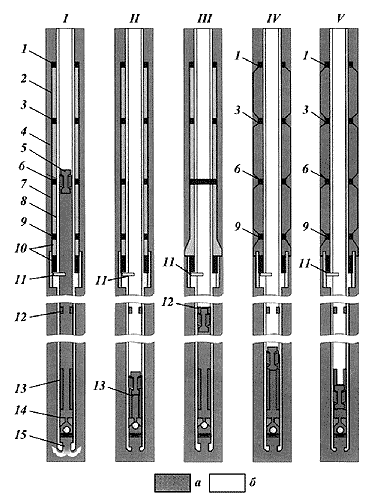

Рис. 11.6. Последовательность выполнения операций при использовании пакера заколонного проходного гидравлического многомодульного типа ПЗМ: а — раствор тампонажный; б — жидкость продавочная; 1 — процесс цементирования скважины; II — момент окончания цементирования скважины; III — приведение в действие затрубного перекрывателя; IV — процесс пакеровки скважины (продавливания тампонажного раствора через модули уплотнительных элементов); V — момент окончания пакеровки скважины; 1 — клапан регулировочный; 2, 4, 8 — модули уплотнительных элементов; 3, 6 — клапаны редукционные; 5 — пробка цементировочная специальная; 7 — корпус пакера; 9 — впускной канал; 10 — затрубный перекрыватель; 11 — клапан, защищенный сбивным элементом; 12 — верхний ограничитель перемещения цементировочной пробки; 13 — нижний ограничитель перемещения цементировочной пробки; 14 — обратный клапан обсадной колонны; 15 — башмак обсадной колонны.

В частности, на нем показаны: корпус пакера, комплекты уплотнительных элементов (могут содержать расширяющуюся добавку для тампонажного раствора), затрубный перекрыватель (направляет в модули уплотнительных элементов поток тампонажного раствора, вытесняемого из-под пакерной зоны), клапан, защищенный сбивным элементом (обеспечивает приведение в действие затрубного перекрывателя), регулировочный клапан (поддерживает заданное давление в модулях уплотнительных элементов при продавливании через них тампонажного раствора), редукционные клапаны (обеспечивают рациональный режим заполнения модулей уплотнительных элементов тампонажным раствором и поддержание в них необходимого рабочего давления), впускной клапан, специальная цементировочная пробка, верхний ограничитель перемещения цементировочной пробки (снабжен разрушаемым фиксатором пробки, обеспечивающим создание в обсадной колонне давления, необходимого для приведения в действие затрубного перекрывателя), нижний ограничитель перемещения цементировочной пробки (после окончания процесса цементирования скважины обеспечивает открытие дополнительных циркуляционных отверстий обсадной колонны для отбора в нее рабочей порции тампонажного раствора), обратный клапан обсадной колонны, башмак обсадной колонны. Основные технические характеристики пакеров типа ПЗМ приведены в табл. 11.6.

Таблица 11.6 Технические характеристики пакеров типа ПЗМ



Тип пакера	Диаметр обсадной колонны, оборудованной пакером, мм	Наружный диаметр пакера, мм	Внутренний диаметр пакера, мм	Максимальный диаметр скважины в зоне установки пакера, мм	Длина пакера в рабочем положении, мм
ПЗМ -140 ПЗМ -146 ПЗМ -168	140 146 168	178 178 198	124 124 144	245 245 275	9300 9300 9300
