Применение
Переходники служат для соединения бурильных труб с колонковой трубой или с колонковой и шламовой трубами. Переходники выпускаются по ТУ 41-01-587-88 и охватывают 29 различных типоразмеров. В обозначение входит буквенный индекс, определяющий тип резьбы бурильных труб, диаметр бурильной трубы и диаметр колонковой трубы.
Переходники:
- ПО - для труб ниппельного соединения
- П1 - для труб замкового соединения
- ПЗ - для труб замкового соединения (соединения с колонковой и шламовой трубами).
Типоразмеры переходников приведены в табл. 3.21.
Таблица 3.21. Переходники геологоразведочные
Тип соединения бурильных труб | ||
Ниппельное соединение | Муфтово-замковое соединение | Муфтово-замковое соединение
(на колонковую и шламовую трубы) |
ПОА-32/33,5 | П1-42/57 | ПЗ-42/73 |
ПОА-32/44 | П1-42/73 | ПЗ-42/89 |
ПО-33.5/33.5 | П1-42/89 | ПЗ-50/89 |
ПО-33.5/44 | П1-42/108 | ПЗ-50/108 |
ПО-42/44 | Ш-50/73 | ПЗ-50/127 |
ПО-42/57 | П1-50/89 | |
ПОА-42/44 | П1-50/108 | - |
ПОА-42/57 | П1-50/127 | - |
ПО-54/57 | П1-50/146 | - |
ПОА-54/57 | Ш-63,5/127 | - |
ПОА-68/73 | П1-63,5/146 | - |
ПОА-68/89 | - | - |
В состав бурового снаряда могут включаться также специализированные переходники (рис. 3.8).

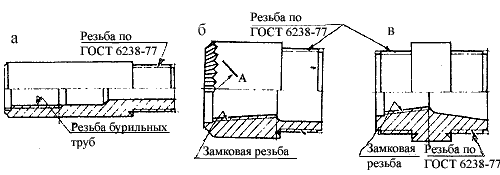

Рис.3.8.Переходники
а - ПОА, для труб
ниппельного соединения, б - П1, для труб муфтово-замкового соединения,

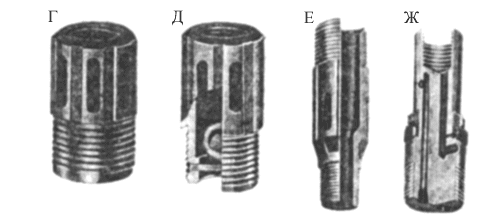

в - ПЗ, для колонковой и шламовой труб, г -ПЦ, центрирующий,
д - ПК, клапанный, е - ПК, конусный, ж - для обратной
призабойной промывки.
Отсоединительный переходник размещается над колонковой трубой при
бурении в осложненных условиях, когда возможны прихваты
колонкового набора. Переходник состоит из двух корпусов, соединенных резьбой с
крупным шагом. Затяжку резьбы предотвращает торцевой упор. Благодаря этому при
прихвате снаряда левым вращением возможно отсоединить бурильную
колонну непосредственно над колонковой трубой. Известно несколько
других конструкций отсоединительных переходников, срабатывающих при более
высоких осевых нагрузках, давлении промывочной жидкости, крутящем моменте.
Однако эти конструкции менее надежны в работе и ограничивают возможности
технологического режима бурения.
Переходник-центратор
служит для центрирования верхнего конца колонковой трубы в
скважине с целью снижения искривления скважины и вибрации снаряда, а также для
уменьшения износа колонковой трубы. Переходник имеет наружный диаметр, близкий к
диаметру скважины, и пазы для прохода промывочной жидкости. Поверхность,
упрочняется наплавкой твердого сплава (рис. 3.8,
г).
Клапанный переходник
включается в колонну для предотвращения излива промывочной
жидкости через верхний конец бурильной свечи при ее спуске в скважину с высоким
уровнем жидкости. Обычно он выполняет и роль центратора (рис. 3.8,
д).
Конусный переходник
предназначен для
ликвидации уступа в скважине образующегося при переходе с большого диаметра
бурения на меньший. Переходник имеет две наружных резьбы под колонковые трубы.
Конусный участок армирован твердым сплавом (рис. 3.8,
е).
Переходник для обратной призабойной промывки включают
в колонковый набор при необходимости увеличить выход керна, что достигается
направлением шлама и разрушенного керна с забоя потоком жидкости в колонковую
трубу. При этом жидкость из бурильной трубы по каналу в
переходнике поступает ниже разделительного бурта в наружный зазор к забою, далее
через колонковую трубу с керном и канал в переходнике выше бурта в затрубное
пространство. Во избежание прессования промывочного насоса и прижога коронки
из-за пробок в колонковой трубе возможно бурение только
короткими рейсами (рис. 3.8, ж).
