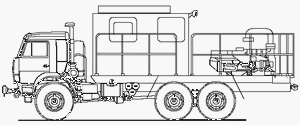

Передвижная насосная установка ПНУ-1М на шасси TRUCK-Z-43118 6x6
Передвижная насосная установка ПНУ-1М предназначена для оснащения аварийно-ремонтных служб магистральных нефтепроводов, нефтепродуктопроводов и водопроводов и применяется для:
- перекачивания нефти, нефтепродуктов и воды при освобождении участка трубопровода под ремонт;
- сбора нефти из открытых нефтяных амбаров и закачки в нефтепровод;
- работы в качестве временной передвижной насосной станции;
- заполнения водой из открытых водоемов и гидроиспытаний нефте- и нефтепродуктопроводов.
Оборудование насосной установки смонтировано на двух
автомобилях высокой проходимости TRUCK-Z-43118, основной и вспомогательной
машине.
Технические характеристики установки ПНУ-1М на шасси TRUCK-Z-43118 6x6
|
Основная машина: |
| |
|
Нефтяной насос высокого давления |
ПН 150-50 | |
|
Производительность, м3/ч |
150 — 250 | |
|
Напор, м |
300 - 650 | |
|
Силовая установка |
ЯСУ-500М2 | |
|
Мощность, кВт (л. с.) |
до 480 (650) | |
|
Габаритные размеры, мм: |
8740x2500x3870 | |
|
Масса оборудования, кг |
7960 | |
|
Полная масса, кг |
16820 | |
|
Вспомогательная машина: |
| |
|
Самовсасывающий подпорный насос |
ЦНС150-50 | |
|
Напор, м |
50 — 70 | |
|
Дизель-электростанция |
АД100-Т400-РПМ2 | |
|
Мощность, кВт |
100 | |
|
Кран-манипулятор гидравлический |
МКС-4032 | |
|
Грузоподъемность, т |
1,6-4 | |
|
Вылет, м |
5,4 — 2,1 | |
|
Габаритные размеры, мм: |
8740x2500x3345 | |
|
Масса оборудования, кг |
5500 | |
|
Полная масса, кг |
15900 | |
|
Базовое шасси: |
| |
|
Модель |
КАМАЗ-43118 | |
|
Двигатель: |
| |
|
Модель |
740.30 |
740.31 |
|
Тип |
дизельный с турбонаддувом | |
|
Максимальная мощность, л.с. (кВт), при 2200 об/мин |
260 (191) |
240 (176) |
