Применение пробоотборника автоматического «Поток»

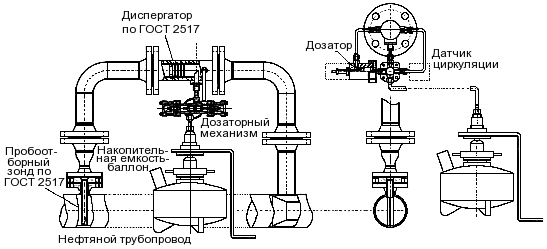

Пробоотборник автоматический, с рабочим названием «Поток», совмещенный с ручным отбором нефти и предназначен для отбора точечной пробы нефти или нефтепродуктов из трубопровода в пробоприемник по программе, задаваемой блоком управления (БУ) и представляет собой пробоотборное устройство с регулируемым объемом точечных проб, установленным в корпусе диспергатора согласно п.2.13.2.3. ГОСТ 2517.
Пробоотборник «Поток» разработан и соответствует ГОСТ 2517-85 «Нефть и нефтепродукты. Методы отбора проб», на трубопроводы с давлением до 6,3 МПа.
Состав пробоотборника «Поток»
- Автоматический пробоотборник «Поток» (1 комплект);
- Электронный блок управления «Поток-БПУ» (1 шт.);
- Пробозаборное устройство.
исполнение 1 — щелевого типа
исполнение 2 — трубчатого типа; - Пробоприемник (2 баллона);
- Монтажный комплект.
Основные технические характеристики пробоотборника «Поток»
|
1. |
Характеристика отбираемой рабочей среды |
|
|
1.1. |
Рабочий диапазон температуры, °С |
от +5 до +65 |
|
1.2. |
Плотность нефти, кг/м3 |
от 700 до 999 |
|
1.3. |
Вязкость кинематическая, мм2/сек · (сСт) |
до 150 |
|
1.4. |
Массовая доля воды, % массовые |
до 99 |
|
1.5. |
Массовая доля механических примесей, % массовые |
до 0,15 |
|
1.6. |
Концентрация хлористых солей, мг/дм3 |
до 5000 |
|
1.7. |
Массовая доля серы, % |
до 3,5 |
|
1.8. |
Объемная доля свободного газа, % |
до 0,1 |
|
1.9. |
Массовая доля парафина, % |
до 7,0 |
|
1.10. |
Массовая доля смол, % |
до 7,0 |
|
1.11. |
Содержание сероводорода и этилметилмеркаптанов, % |
до 0,1 |
|
2. |
Технологические режимы |
|
|
2.1. |
Рабочее давление, МПа |
от 0,25 до 6,3 |
|
2.2. |
Диаметр условного прохода, мм |
от 40 до 1200 |
|
2.3. |
Объем дозы дозатора, см3 |
от 1 до 12 |
|
3. |
Геометрические размеры |
|
|
3.1. |
Строительная длина, мм |
220 |
|
3.2. |
Масса, кг, не более |
|
|
4. |
Условия эксплуатации |
|
|
4.1. |
Температура окружающей среды, °С |
от +5 до +45 |
|
4.2. |
Влажность окружаюшей среды, % |
до 98 |
Принцип работы пробоотборника
Принцип работы пробоотборника заключается в выполнении требований отбора необходимого количества жидкости в пробосборник и постоянной циркуляции отбираемой жидкости в схеме пробоотборника для выполнения требований ГОСТ 2517 «Нефть и нефтепродукты. Методы отбора проб».
Обеспечение взрывозащиты
Пробоотборник автоматический «Отбор-А-Рслив» имеет взрывозащищенное исполнение с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 (МЭК 60079-1-98) и уровнем взрывозащиты «взрывобезопасный» с маркировкой взрывозащиты lExdIIBT3 по ГОСТ Р 51330.0-99 (МЭК 60079-0-98). Взрывозащищенность пробоотборника обеспечивается выполнением его конструкции в соответствии с требованием ГОСТ Р 51330.0-99 (МЭК 60079-0-98), а также видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 (МЭК 60079-1-98).
Маркировка, нанесенная на пробоотборник, включает следующие данные:
- знак или наименование предприятия;
- наименование изделия;
- уровень и вид взрывозащиты;
- предупредительную надпись: «Открывать, отключив от сети»;
- допустимую температуру окружающей среды при эксплуатации;
- другие данные, требуемые НТД, которые предприятие должно отразить в маркировке.
