Пробойник для НКТ

Пробойник для НКТ

В промысловой практике часто встречаются случаи подъема труб, заполненных жидкостью. При этом скважинная жидкость изливается на устье, загрязняя рабочее место у устья, окружающую среду, затрудняя ремонтные работы, особенно в зимнее время. Вместе с тем бывают случаи, когда по тем или иным причинам невозможно восстановить циркуляцию жидкости в скважине.

Для решения этих проблем находит применение специальный инструмент для ремонта скважин — скважинный пробойник для НКТ типа ОСА конструкции Вагапова (рис. 9.23).

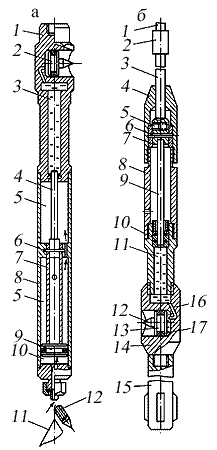

Рис. 9.23. Пробойник для НКТ с приводом от столба жидкости (i) и пробойник для НКТ веса штанговой колонны (∙):
а: 1 - корпус; 2 - поршень с наконечником; 3 - камера высокого давления; 4 — шток; 5 - атмосферная камера; 6 -штифт срезной; 7 - толкатель; 8 - цилиндр привода; 9 - поршень привода; 10 -камера; 11 - груз-упор; 12 -заглушка; б: 1 - насосная штанга; 2 - муфта; 3 - толкатель; 4 - крышка; 5 -фиксатор; 6 - штифт срезной; 7 - втулка; 8 - цилиндр привода; 9 - шток; 10 -сальник; 11 - камера высокого давления; 12 - наконечник; 13 - поршень; 14 -цилиндр; 15 - груз-упор; 16 - канал гидравлический; 17 - уплотнительное кольцо.

Назначение пробойника

Пробойник предназначен:

  • для сообщения полости труб с забоем скважины путем пробивки стенки НКТ без использования в подземном оборудовании дополнительных устройств, таких как разрушаемые болты и диафрагмы, управляемые и съемные клапаны и др.;
  • для резки прихваченной в скважине колонны НКТ.

Модификации пробойника

Инструмент выпускается в двух модификациях:

  • свободного сбрасывания или с использованием канатной техники с приводом от столба жидкости (см. рис. 9.23, а);
  • опускаемый на штангах (см. рис. 9.23, б).

Принцип работы

В колонну НКТ сбрасывается, опускается на проволоке или штангах инструмент.

Техническая характеристика пробойника

Техническая характеристика пробойника указана в табл.9.9.

Преимущества инструмента

Преимущества инструмента:

  • отверстие пробивается без применения пороха, электрокабеля, механического или гидравлического канала для подачи энергии для его работы;
