Проходной шаблон

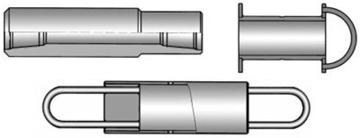

Проходной шаблон – это простой и общеупотребительный инструмент, который используется для проверки проходного диаметра обсадных труб, НКТ, бурильных труб и других труб. Имеются проходной шаблон обсадной трубы и проходной шаблон НКТ.

Проходной шаблон обсадной трубы	4 1/2	5	5 1/2	5 3/4	6 5/8	7
Внешн. диам. (мм)	92-95	102-107	114-118	119-128	136-148	146-158
Длина(мм)	500	500	500	500	500	500
Верхнее резьбовое соединение	NC26 2 3/8TBG	NC26 2 7/8TBG	NC31 2 7/8TBG	NC31 2 7/8TBG	NC31 2 7/8TBG	NC38 3 1/2TBG
Нижнее резьбовое соединение	NC26 2 3/8TBG	NC26 2 7/8TBG	NC31 2 7/8TBG	NC31 2 7/8TBG	NC31 2 7/8TBG	NC38 3 1/2TBG

Размер НКТ(дюйм)	1 1/2	2	2 1/2	3	3 1/2	4
Внешн. диам. (мм)	38	48	59	73	84	95
Длина(мм)	500	500	500	500	600	600

Тип трубы	Характеристики(дюйм)	Проходной диаметр
		Длина(мм)	Миним. диам.(мм)
Обсадная труба	<= 8 5/8 9 1/8 - 13 3/8 >= 16	150 , 305 , 305	d-3.18  d-3.97  d-4.76
НКТ	<= 2 7/8 >= 3 1/2	1067 , 1067	d-2.38 d-3.18
