Раздвижные расширители РГ-3

Раздвижные расширители РГ-3 также предназначены для расширения участков стволов скважин для установки профильных перекрывателей.

Расширитель РГ-3 (рис. 19) состоит из трех лап 8 с шарошками, приваренными к серьгам 6, которые подвешены на пальцах 7 к корпусу 5. Раскрытие лап с шарошками осуществляется при движении толкателя 3 за счет перепада давления, возникающего под поршнем 2 при закачке бурового раствора в бурильные трубы. В первоначальное положение толкатель возвращается пружиной 4.

В нижней части расширителя предусмотрен патрубок 9 с кольцом 10 для улавливания шарошек в случае их сползания с цапф. Патрубок одновременно является центратором расширителя.

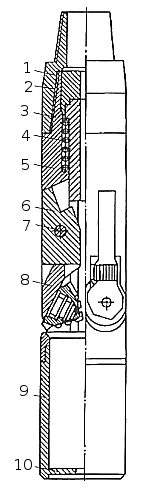

Рис.19 Расширитель раздвижной типа РГ-3
