Аппаратно-программный комплекс (АПК) диагностики скважин САФ.КАМА-6 АПК
Аппаратно-программный комплекс (АПК) диагностики скважин предназначен для гидродинамических исследований скважин. АПК включает в себя комплект скважинных приборов, комплект наземных приборов, блок управления, блок питания, межблочные соединители, программное обеспечение на аппаратном уровне, программное обеспечение для управления процессом измерения и накопления данных, программное обеспечение для данных.
Комплекс позволяет производить:
- одновременное и раздельное измерение значений параметров давления, температуры, расхода жидкости, термоиндикации притока жидкости в скважинах, гамма-каротажа, локацию муфт;
- регистрацию результатов измерений параметров;
- долговременное хранение зарегистрированных результатов исследований;
- регистрацию сигналов локации муфт в диапазоне скорости перемещения скважинного прибора.

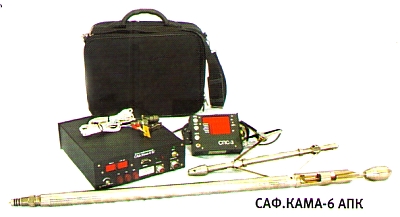

Состав комплекса:
- Блок геофизический САФ-КАМА-6 БГ, объединенный с блоком питания - 1 шт.
- Скважинный прибор САФ-КАМА-6 ПС - 2 шт.
- Блок индикации и регистрации параметров СПО САФ.СПС-3 - 1 шт.
- Датчик глубины САФ-ДП10/50 - 1 шт.
- Персональный компьютер - 1 шт.
- Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.
- Паспорт, руководство пользователя - 1 шт.
Возможно подключение дополнительных узлов: датчик глубины САФ.ДП-100, датчик магнитных меток САФ.ДММ-2М, датчик натяжения САФ.ДНТ-1.
Технические характеристики аппаратно-программного комплекса САФ.КАМА-6 АПК
| Период опроса датчиков (при всех включенных датчиках), мсек | 100 |
| Рабочая скорость скважинного прибора, м/час | 200...5000 |
| Диапазон измеряемой температуры, °С | 0...+100 |
| Чувствительность измерений температуры, °С, не более | 0,003 |
| Абсолютная погрешность измерений температуры, °С, не более | ± 0,5 |
| Диапазон термоиндикации расхода жидкости, м3/час | 0,1...2 |
| Диапазон измерений давления, МПа | 0...60 |
| Чувствительность измерений давления, МПа, не хуже | 0,001 |
| Относительная погрешность измерений давления, %, не более | ± 0,25 |
| Диапазон измерений расхода жидкости, м3/сут (в колонне 6) | 75...2000 |
| Диапазон регистрации гамма-излучения, мкр/час | 0,3...3000 |
Питание:
- от сети переменного тока напряжением 220 ± 20 В частотой 50 Гц
- от бортовой сети автомобиля постоянного тока напряжением 12 ± 3 В
- от бортовой сети автомобиля постоянного тока напряжением 24 ± 4 В
- мощность, потребляемая комплексом, не более 50 Вт
