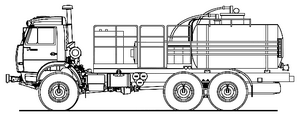

Установка СИН-34 на шасси TRUCK-Z-43118 6x6
Установка насосная СИН-34 (УНБ-125х32) предназначена для нагнетания различных неагрессивных жидких сред в скважины в процессе их текущего и капитального ремонта, а также при проведении других нефтепромысловых промывочно-продавочных работ на нефтяных и газовых скважинах в умеренно холодном и умеренном макроклиматических районах.
Привод насоса установки осуществляется от тягового двигателя шасси через коробку отбора мощности, карданный вал и редуктор.
Насос высокого давления — трехплунжерный горизонтальный одностороннего действия.
Редуктор — планетарно-цилиндрический.
Преимущества:
- контроль за работой оборудования и давлением в напорной магистрали осуществляется по приборам из кабины водителя;
- значительно снижен вес и шумность установки за счет применения планетарного редуктора;
- возможность установки электронного регистратора выходных параметров, а также систем обогрева и продувки гидравлической части плунжерного насоса.
Примечание: установка может по желанию заказчика переоборудоваться для выполнения дополнительных операций.
Технические характеристики установки СИН-34 на шасси TRUCK-Z-43118 6x6
|
Модель |
СИН-34 | |
|
Максимальное допустимое давление, МПа |
32 | |
|
Трехплунжерный насос высокого давления |
СИН-32 | |
|
Максимальное рабочее давление, МПа |
32 | |
|
Наибольшая идеальная подача при Р = 6,6 МПа, л/с (м3/ч) |
18 (64) | |
|
Емкость мерная, м3 |
0,5 | |
|
Общая длина вспомогательного трубопровода, м |
22 | |
|
Длина приемного рукава, м |
9 | |
|
Насос высокого давления: |
125 | |
|
Диаметр условного прохода трубопроводов манифольда,
мм: |
100 | |
|
Условный проход приемного шланга, мм |
76 | |
|
Передаточное отношение редуктора |
12,5 | |
|
Вместимость емкости, не менее, м3 |
4 | |
|
Габаритные размеры, мм: |
9150 | |
|
Вес навесного оборудования, кг |
4500 | |
|
Полная масса установки, не более, кг |
20750 | |
|
Базовое шасси: |
| |
|
Модель |
КАМАЗ-43118 | |
|
Двигатель: |
| |
|
Модель |
740.30 |
740.31 |
|
Тип |
дизельный с турбонаддувом | |
|
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
260 (191) |
240 (176) |
