Технические характеристики измерительной системы Гамма
Системы измерительные Гамма-10 предназначены для:
- измерения уровней различных жидких продуктов, а также измерения температуры контролируемой среды в одной или нескольких точках (в зависимости от типа подключенных датчиков);
- коррекции измеряемых датчиками уровней с учетом температуры контролируемой жидкости;
- вычисления объема жидкости с использованием градуировочных таблиц резервуаров с индикацией измеренных параметров на встроенном индикаторе, а также возможностью осуществления цифрового обмена по последовательному интерфейсу с ЭВМ верхнего уровня.
Структурная схема систем представлена на рисунке IX. 1.1.

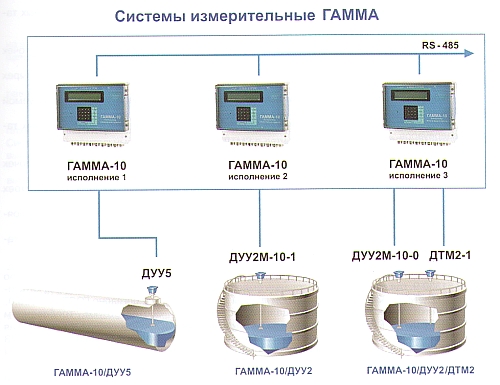

Рисунок IX. 1.1 - Структурная схема систем
Системы выпускаются в следующих исполнениях:
- система измерительная ГАММА-10/ДУУ5 (далее «система
ГАММА-10/ДУУ5») в составе:
1) контроллер микропроцессорный ГАММА-10 исполнение 1 - 1 шт.;
2) датчики уровня ультразвуковые ДУУ5 - от 1 до 8 шт.; - система измерительная ГАММА- 10/ДУУ2 (далее «система ГАММА- 10/ДУУ2») в
составе:
1) контроллер микропроцессорный ГАММА-10 исполнение 2 - 1 шт.;
2) датчики уровня ультразвуковые ДУУ2М-10-1 (далее «ДУУ2М-10-1») - от 1 до 4 шт.; - система измерительная ГАММА-10/ДУУ2/ДТМ2 (далее «система
ГАММА-10/ДУУ2/ДТМ2») в составе:
1) контроллер микропроцессорный ГАММА-10 исполнение 3 - 1 шт.;
2) датчики уровня ультразвуковые ДУУ2М-10-0 (далее «ДУУ2М-10-0») - от 1 до 4 шт.;
3) датчики температуры многоточечные ДТМ2-1 (далее «ДТМ2») - от 1 до 4 шт.
Функции, выполняемые системами в зависимости от исполнения
Система ГАММА-10/ДУУ5 обеспечивает:
- измерение уровней жидкостей в резервуарах датчиками ДУУ5 (до восьми точек измерения);
- измерение температуры жидкости в резервуарах датчиками ДУУ5 (до восьми точек измерения);
- коррекцию измеряемых датчиками уровней с учетом температуры контролируемой жидкости;
- вычисление объема жидкости в резервуарах с использованием градуировочных таблиц резервуаров.
Система ГАММА-10/ДУУ2 обеспечивает:
- измерение уровней жидкости в резервуарах датчиками ДУУ2М-10-1 (до четырех точек измерения);
- измерение температуры жидкости.в резервуарах датчиками ДУУ2М-10-1 (до четырех точек измерения);
- коррекцию измеряемых датчиками уровней с учетом температуры контролируемой жидкости;
- вычисление объема жидкости в резервуарах с использованием градуировочных таблиц резервуаров.
Система ГАММА-10/ДУУ2/ДТМ2 обеспечивает:
- измерение уровней жидкости в резервуарах датчиками ДУУ2М-10-0 (до четырех точек измерения);
- измерение температуры среды в резервуарах датчиками ДТМ2-1 (до четырех датчиков, до шестнадцати точек измерения температуры каждым датчиком);
- коррекцию измеряемых датчиками ДУУ2М-10-0 уровней с учетом температур, измеряемых датчиками ДТМ2;
- вычисление объема жидкости в резервуарах с использованием градуировочных таблиц резервуаров.
Условия эксплуатации и степень защиты систем
Датчики предназначены для установки на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории ИВ по ГОСТ Р 51330.11 температурной группы Т5 включительно согласно ГОСТ Р 51330.0.
Датчики имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории ИВ по ГОСТ Р 51330.11, температурной группы Т5 по ГОСТ Р 51330.0, маркировку взрывозащиты «1ExibllBT5 X» по ГОСТ Р 51330.0.
Датчики соответствуют климатическому исполнению ОМ и категориям размещения 1 и 5 по ГОСТ 15150, но при этом рабочая температура внешней среды от минус 45 до +65 °С, влажность воздуха 100 % при 35 °С, тип атмосферы III, IV (морская и приморско-промышленная). Датчики выпускаются в исполнении IP68 по ГОСТ 14254.
Контроллеры относятся к взрывозащищенному оборудованию и соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты выходных цепей «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории ИВ по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» по ГОСТ Р 51330.0 и устанавливаются вне взрывоопасных зон помещений и наружной установки.
Контроллеры соответствуют климатическому исполнению УХЛ и категории размещения 4 по ГОСТ 15150. Контроллеры изготавливаются в исполнении IP65 по ГОСТ 14254.
