Скважинные диафрагменные насосы

Схема работы и принцип действия диафрагменного насоса

Скважинные диафрагменные насосы предназначены для работы в условиях больших пескопроявлений (значительного содержания механических примесей) или для откачки агрессивных жидкостей, так как перекачиваемая жидкость соприкасается только с клапанами, диафрагмой и стенками рабочей полости. Подача УЭДН составляет 4...16 м3/сут при напоре 650...1700 м. Межремонтный период их при откачке агрессивных сред  с массовым содержанием механических примесей до 1,8% существенно больше, чем межремонтный период скважинных штанговых насосов и ЭЦН.

Наиболее важной особенностью глубинных диафрагменных насосов является расположение всех рабочих органов насоса, кроме всасывающего и нагнетательного клапанов, в маслозаполненной герметичной камере. Эта камера отделена от добываемой жидкости гибкой диафрагмой. Таким образом, воздействию добываемой жидкости подвергается минимально возможное количество деталей глубинного насоса.

Схема диафрагменного насоса (рис. 4.77) - конструктивно объединяет насосные узлы с маслозаполненным асинхронным электродвигателем. С ротором электродвигателя жестко связана ведущая шестерня конического редуктора. На ведомой шестеренке смонтирован эксцентрик, создающий поступательное движение плунжеру насоса.

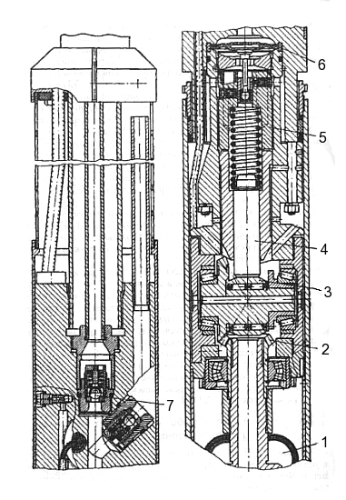

Рис. 4.77. Схема диафрагменного насоса: 1 — двигатель; 2 — конический редуктор; 3 — кулачок-эксцентрик; 4 — рабочий плунжер; 5 — клапанный регулятор работы диафрагмы; 6 — диафрагма; 7 — клапан насоса.

Возвратное движение плунжера осуществляется с помощью цилиндрической пружины. Все камеры электродвигателя и насоса, вплоть до диафрагмы, заполнены жидким маслом. Для компенсации изменения объема масла при нагреве в нижней части двигателя имеется резиновый мешок-сильфон. Количество масла, закачиваемого рабочим поршнем пол диафрагму, должно обеспечивать необходимую величину перемещения диафрагмы, зависящую от условий эксплуатации. Специальное клапанное устройство, связанное с движением диафрагмы насоса, автоматически регулирует объем закачиваемого масла.

При лишнем количестве масла толкатель диафрагмы открывает клапан сброса масла, при недостаточном - клапан поступления масла. Шариковые всасывающий и нагнетательный клапаны диафрагменного насоса смонтированы в его головке. В этой же головке закреплены всасывающий и нагнетательный патрубки с пескоотделителем. Добываемая жидкость поступает к всасывающему патрубку через фильтр. Электродвигатель оснащен кабельным вводом для подсоединения специального кабеля. Система разборных уплотнений герметизирует основные узлы агрегата, упрощая его ремонт.

Наиболее ответственными узлами агрегата являются редуктор, диафрагма и клапаны.
