Насосы скважинные невставные

Технические характеристики скважинных насосов

Цилиндр невставного (трубного) скважинного насоса (см. рис. 4.22) присоединяется к колонне НКТ и вместе с ней спускается в скважину. Плунжер НСН вводится через НКТ в цилиндр вместе с подвешенным к нему всасывающим клапаном на насосных штангах. Чтобы не повредить плунжер при спуске, его диаметр принимают меньшим внутреннего диаметра НКТ примерно на 6 мм. Применение НСН целесообразно в скважинах с большим дебитом, небольшой глубиной спуска и большим межремонтным периодом. Для смены насоса (цилиндра) необходимо извлекать штанги и трубы.

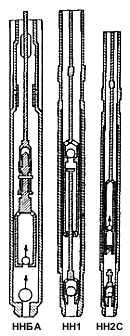

Рис. 4.22. Насосы скважинные невставные

Нacoc НН1 состоит из цилиндра, плунжера, нагнетательного и всасывающего клапанов. В верхней части плунжера размещается нагнетательный клапан и шток с переводником под штанги.

К нижнему концу плунжера с помощью наконечника на захватном штоке свободно подвешивается всасывающий клапан. При работе клапан сажается в седло корпуса. Подвешивать всасывающий клапан к плунжеру необходимо для слива жидкости из НКТ перед их подъемом, а также для замены клапана без подъема НКТ. Наличие захватного штока внутри плунжера ограничивает длину его хода, которая в насосах НН1 не превышает 0,9 м.

В насосе НН2С в отличие от насоса НН1 нагнетательный клапан установлен на нижнем конце плунжера. Для извлечения всасывающего клапана без подъема НКТ используется ловитель (байонетный замок), который крепится к седлу нагнетательного клапана. Ловитель имеет две фигурные канавки для зацепления. В клетку всасывающего клапана ввинчен шпиндель (укороченный шток) с двумя утолщенными шпильками. После посадки всасывающего клапана в седло корпуса поворотом колонны штанг на 1-2 оборота против часовой стрелки добиваются того, что шпильки шпинделя скользят по канавкам ловителя и всасывающий клапан отсоединяется от плунжера. Захват осуществляется после посадки плунжера на шпиндель при повороте колонны штанг по часовой стрелке.

Насос ННБА позволяет осуществлять форсированный отбор жидкости из скважин через НКТ, диаметр которых меньше диаметра плунжера.

Это достигнуто особой конструкцией его - наличием автосцепа, включающего сцеп и захват, и сливного устройства. Насос в собранном виде без сцепа спускается в скважину на НКТ. Затем на штангах спускается сцеп с мерным штоком. Сцеп проталкивает золотник сливного устройства вниз и сцепляется с захватом, закрепленным на плунжере, при этом сливное отверстие закрывается. При подъеме насоса следует поднять колонну штанг. При этом захват проталкивает золотник вверх, открывая сливное отверстие. После этого сцеп отделяется от захвата и колонна штанг свободно поднимается.
