Технические характеристики скребка скважинного С-3.000; С-4.000
Скребок скважинный предназначен для очистки колонны НКТ-73, НКТ-60 от асфальто-смоло-парафинистых отложений (АСПО) в процессе добычи нефти электропогружными насосами и фонтанным способом.

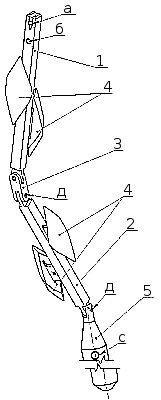

Рис. Скребок скважинный.
1 — Стержень верхний; 2 — Стержень
нижний; 3 — Шарнир; 4 — Ножи скребка; 5 — Груз; а — Отверстие под проволоку; б —
Отверстие монтажное; г — Отверстие монтажное; д — Шарнир.
Скребок скважинный, имея постоянное сечение при своем движении, ножами разрезает слой АСПО на 4 диаметрально противоположные равные части, которые в свою очередь, несущими пластинами делятся ещё раз пополам. Процесс депарафинизации насосно-компрессорных труб происходит при движении скребка вниз. За счёт набранной кинетической энергии груза происходит срезание АСПО и его разрушение. Целесообразность и необходимость внедрения скребков данной конструкции наглядно показана на их графике применения.

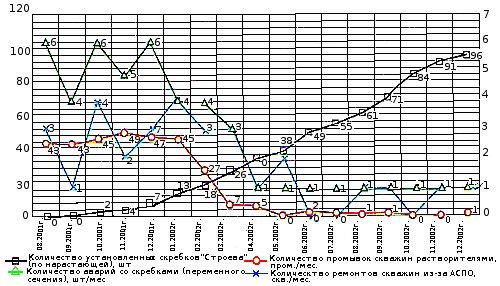

Рис. Скребок скважинный(график). Анализ внедрения скребка С-3, С-4 автора Строева по филиалу "Кама-нефть" график.
Скребок поставляется с эксплуатационной документацией, содержащий описание конструкции, методику монтажа, правила эксплуатации. Скребок поставляется с защитным покрытием (возможна поставка скребка в комплекте со спецгрузом).
Сертификат № РОСС RU. ТН02.В00924
Патент на изобретение №2229017 от 20 мая
2004г.
Технические характеристики скважинного скребка:
| С-4.000 | С-3.000 | |
| Насосно-компрессорная труба | НКТ-60 | НКТ-73 |
| Проекционное сечение скребка, мм | 47,3x43,6 | 56,5x56,5 |
| Длина скребка, мм | 477 | 477 |
| Масса скребка, без груза, кг | 1,0 | 1,1 |
| Масса груза, кг | 8...13 | 8...13 |
