Комплекс технических средств ССК-59ГН

Комплекс технических средств ССК-59ГН, предназначенный для бурения из подземных горных выработок напралленных скважин диаметром 59(76) мм протяженностью 600 м, забуриваемых под углом от -20° до +25° к горизонту.

Технологией бурения комплексом обеспечивается пространственный (телесный) угол отклонения скважины от проектной оси наконечной глубине не более 3° (30 м); ресурс комплекса - не менее 3000 м бурения в монолитных, слабо-, средне- и сильнотрещиноватых (до 40 кусков на метр), умеренно и среднеабразивных (Каб — 0,8÷1,5), анизотропных и слабо анизотропных умеренно перемежаемых VI-VIII, частично IX-X категорий по буримости (рm = 7,5. .28,0 по ОСТ 41-89-74) с промывкой скважина эмульсионными промывочными жидкостями.

Комплекс ССК-59ГН состоит ш следующих комплектов инструмента:

• алмазного породоразрушающего с уменьшенным полем допуска по наружному диаметру,
• гладкоствольных бурильных труб ССК-55 по ГОСТ 26250;
• технологического, в т.ч. колонкового набора (7÷10 вариантов сборки) длиной от 4,5 м до 7,4 м;
• вспомогательного технологического, в т.ч. для искусственного искривления скважин с использованием съемного отклонителя непрерывного действия, инструмента для контроля технического состояния АПИ, центраторов и др. изделий комплекса, как до начала их использования, так и в процессе эксплуатации и др.;
• вспомогательного, в т.ч. ключи различного назначения и пр.,
• спуско-подьемного, в т.ч. гидравлического трубодержателя, используемого при бурении восстающих скважин,
• аварийного.

При бурении горизонтальных и слабонаклонных скважин используется пневматический экстрактор, работающий от воздушной магистрали шахты.

Комплекс ССК-59ГН совместим с отечественным буровым оборудованием (станок СКБ-5, буровой насос НБ-4, лебедка Л-5), инклинометрами и ориентаторами, которые досылаются на забой скважины потоком промывочной жидкости.

Использование комплекса ССК-59ГН обеспечивает по сравнению с бурением одинарным колонковым набором:

• повышение выхода керна не менее чем 80%;
• существенное (30-40% и более) снижение интенсивности естественного искривления скважин, что достигается, как за счет изменения конструкции колонкового набора («базовый)) вариант для стабилизации трассы скважины и З-т-5 вариантов - для «пассивного» искривления), так и, при необходимости, использования отклонителя;
• повышение - в 1,5 раза и более - скорости (производительности) за счет увеличения (до 6,3 м) утлубки за цикл и механической скорости бурения;
• повышение безопасности и снижение трудоемкости СПО за счет многократного уменьшения количества спуско-подъемных операций;
• минимизация стоимостных н временных затрат при бурении направленных скважин из подземных горных выработок, особенно восстающих скважин.

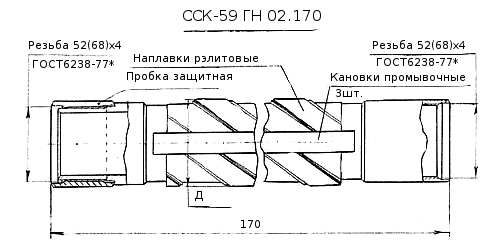

Рис. 1. Труба наружная стабилизирующая

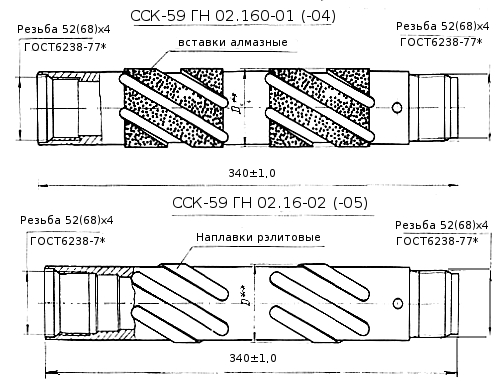

Рис.2. Центратор

Примечание:
* Только профиль. Упорные торцы и уступы как у бурильных трубках ССК (ГОСТ 26250-84)
* D=59,2 (76,2) мм - для скважин диаметром 56 (76)мм
