Техническое описание трубного насоса

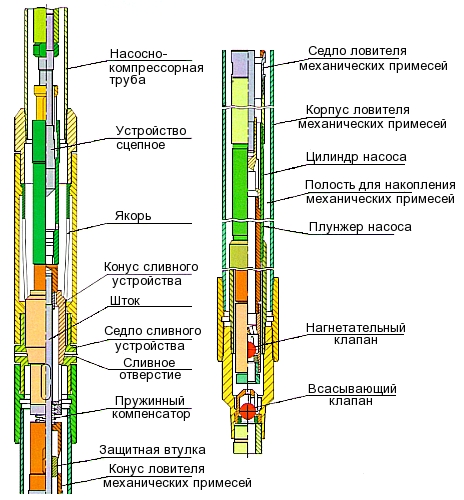

Трубный скважинный насос с верхним сливом, автосцепом, ловителем механических примесей и кожухом в одном корпусе. Конструкция трубного насоса позволяет свести до минимума величину «вредного пространства» (полость между всасывающим и нагнетательным клапанами при нижнем положении плунжера), а также выровнять давление внутри и снаружи цилиндра и разгрузить его от напряжений растяжения.
Сливное устройство обеспечивает слив жидкости из подъемных труб (НКТ) непосредственно при извлечении (подъеме) плунжера перед подъемом насоса без применения ловителя или сбивного штифта.
Автосцеп (сцепное устройство) позволяет производить спуск насоса с предварительно установленным в седло конусом сливного устройства, чем обеспечивается надежная герметизация узла слива.
Полость между корпусом ловителя механических примесей и наружной поверхностью цилиндра служит накопителем для механических включений, оседающих при спуске штанг и при остановке насоса.
Защитная втулка, установленная в конусе ловителя механических примесей, препятствует попаданию примесей в полость цилиндра насоса.
Насосы скважинные штанговые невставные НН2Б
НН2Б - невставные (трубные) насосы с ловителем с усл. диаметром от 32 мм до 95 мм включительно.
Обозначение:
| по ГОСТ Р51896-02 | пo API-11АХ | по ОСТ 26-16-06-86 |
| 48-HH2B-32-S-L | 15-125-ТНМ-ХХ-Х-Х | HH2B-32-S-H |
| 60-HH2B-38-S-L | 20-150-ТНМ-ХХ-Х-Х | HH2B-38-S-H |
| 60-HH2B-44-S-L | 20-175-ТНМ-ХХ-Х-Х | HH2B-44-S-H |
| 73-HH2B-57-S-L | 25-225-ТНМ-ХХ-Х-Х | HH2B-57-S-H |
| 89-HH2B-70-S-L | 30-275-ТНМ-ХХ-Х-Х | HH2B-70-S-H |
| 114-HH2B-95-S-L | 40-375-ТНМ-ХХ-Х-Х | HH2B-95-S-H |
В таблице буквами S и Н зашифрованы уменьшенные в 100 раз величины:
S - ход плунжера от 1200 мм до 3500 мм
Цифровое обозначение: S = 12, 15,
18, 20, 25, 30, 35
Н - напор от 800 м до 1500 м.
Цифровое обозначение: Н = 08, 10, 12, 15
L - длина плунжера от 1200 до 1800 мм
Цифровое обозначение: L = 12, 15,
18
