Устройство гидравлической установки УИТ-400

Устройство УИТ-400

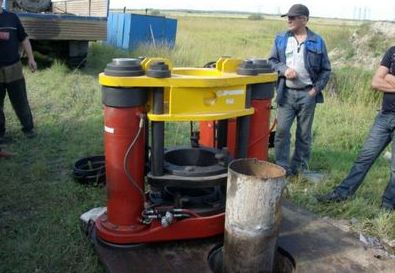

Установка гидравлическая УИТ-400 состоит из основания, двух гидроцилиндров, корзины, плавающих опор в основании, и гидролиний напора и слива. В корзине и в основании в конусные втулки устанавливаются съемные цанговые плашки (кулачковые зажимы) соответствующего диаметра, кроме того, на втулках закреплены подпружиненные упоры. На верхней плите корзины установлены два рыма.

Принцип работы установки УИТ-400

  • При подаче давления в напорную магистраль, верхняя цанговая плашка захватывает обсадную колонну и вытаскивает ее на ход поршня 550 мм., при этом нижняя цанговая плашка пропускает колонну не препятствуя ее подъему. Подпружиненные упоры удерживают цанговые плашки в контакте с поднимаемой колонной. При подаче давления в сливную магистраль, нижняя цанговая плашка заклинивает колонну не давая ей смещаться вниз, при этом освобождается верхняя цанговая плашка, а корзина смещается в исходное положение. Цикл подъема повторяют.

  • Грузоподъемным оборудованием, за рымы, установить установку с соответствующим размером цанговых плашек на оголовок извлекаемой обсадной колонны. Установка должна быть горизонтирована путем подкладывания под плавающие опоры листового металла на всю площадь опоры. Допуск в горизонтировании +/- 20 мм. При установке на оголовок колонны, цанговые плашки автоматически входят в контакт с колонной.

  • Подключить напорную и сливную магистрали к насосной станции. Подать давление в напорную магистраль (наблюдать захват верхними цанговыми плашками за наружный диаметр колонны и подъем последней)

  • При полном выдвижении штоков (550мм) переключить, гидроэлектрораспределитель на слив (наблюдать освобождение верхних цанговых плашек и захват колонны нижними цанговыми плашками)

  • При достижении корзиной исходного положения операцию повторить. После окончания работы сбросить давление в системе. Применение   установки   УИТ-400   позволяет   гарантировать   извлечение   труб соответствующих типоразмеров из скважин большой глубины.
