Установка непрерывного измерения сырой нефти и нефтяного газа «УНИСН»

Применение установки непрерывного измерения сырой нефти и нефтяного газа «УНИСН»


Установка непрерывного измерения сырой нефти и нефтяного газа «УНИСН» предназначена для измерения количества и показателей состава сырой нефти и нефтяного газа, приходящих от скважин, для определения дебита скважин по массе брутто нефти, массе нетто нефти, объема нефтяного газа, непрерывно от каждой скважины.

Установка изготавливается по техническим условиям ТУ 4318-016-59317821-2009.

Обозначение установки по ТУ 4318-016-59317821-2009 имеет вид Установка УНИСН-XX-XX, где:

  • УНИСН — установка непрерывного измерения сырой нефти и объема нефтяного газа
  • ХХ — диаметр условного прохода СИ трубопровода (Ду = 25....150 мм)
  • ХХ — ном. давление (Ру = 2,5-6,3 МПа).

Пределы основной допускаемой погрешности установки и других метрологических, технических требований согласно рекомендаций: ГОСТ Р 8.615-2009 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Основные метрологические и технические требования; МИ 2693-2001 Рекомендация ГСИ. Порядок проведения коммерческого учета сырой нефти на нефтедобывающих предприятиях. Основные положения.

В настоящий момент проводится оформление патента на изобретение и оформление патента промышленного образца, ведется подготовка к испытаниям для утверждения типа средств измерения и получения сертификации на данную установку, как средство измерения.

Состав установки "УНИСН"

Каждая установка состоит из технологического и аппаратурного блоков и включает комплект монтажных и запасных частей, инструмента и принадлежностей.

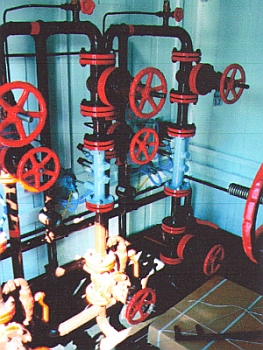

Технологический блок это:

  • трубопроводная обвязка, согласно технологической схемы;
  • первичные преобразователи средств измерения сырой нефти и нефтяного газа;
  • приборы КИПиА;
  • приборы безопасности и жизнеобеспечения;
  • блок — бокс;

Аппаратурный блок это:

  • шкафы для вторичных приборов КИПиА;
  • вторичные приборы СИ и КИПиА;
  • блок — бокс;

Функции, выполняемые установкой «УНИСН»

  • измерение давления в трубопроводе каждой скважины;
  • измерение температуры измеряемой среды;
  • вычисление массового расхода сырой нефти каждой скважины;
  • вычисление объемного расхода сырой нефти;
  • вычисление объемного расхода нефтяного газа;
  • вычисление массы брутто нефти;
  • вычисление объема сырой нефти;
  • вычисление газового фактора;
  • вычисление массы нетто нефти;
  • вычисление % содержания газа;
  • вычисление % содержания воды в сырой нефти;
  • индикацию плотности водогазонефтяной смеси (ВГНС);
  • индикацию % содержания хлористых солей в ВГНС;
  • накопление и хранение интегральных значений измеренных параметров;
  • индикацию измеряемых, вычисляемых, программируемых параметров на жидкокристаллическом индикаторе электронного блока вычислений;
  • хранение ранее записанных данных при отключении сетевого питания.

Основные технические характеристики установки «УНИСН»

№ п.п.

Наименование

Единица
измерения

Данные

1.

Количество подключаемых скважин

шт.

1-14

2.

Режим работы



непрерыв.

3.

Условия эксплуатации





3.1.

температура окружающей среды

°С

от минус (40 ± 5)
до плюс (50 ± 5)

3.2.

давление окружающей среды

мм.рт.ст.

от 680 до 770

3.3.

относительная влажность

%

от 30 до 95

4.

Требования для питающего напряжения первичных датчиков





4.1.

номинальное постоянное напряжение

В

24 ± 10 %

4.2.

потребляемый ток

мА

не более 50

5.

Требования для питающего напряжения электронного блока вычислений





5.1.

напряжение однофазное

В

230+33-22

5.2.

частота питающего напряжения

Гц

50 ± 1,0

5.3.

потребляемый ток

А

не более 3,5

6.

Требования для рабочего продукта скважин





6.1.

давление в трубопроводе

МПа

не более 6,3

6.2.

рабочий диапазон температуры

°С

от плюс (10 ± 5)
до плюс (65 ± 5)

6.3.

плотность рабочего продукта скважин

кг/м3

до 2700

6.4.

вязкость кинематическая продукта

мм/сек2 · (сСт)

до 650

6.5.

газосодержание продукта скважин

%

от 0 до 95

6.6.

массовая доля воды (водосодержание)

%

до 100

6.7.

массовая доля мех. примесей

%

до 0,15

6.8.

массовая доля парафина

%

до 7

6.9.

массовая доля смол

%

до 7

6.10.

массовая доля серы

%

до 3,5

6.11.

концентрация хлористых солей

%

до 30

6.12.

содержание сероводорода и этилметилмеркаптанов

%

до 0,1

7.

Диапазон дебитов, подключенных к установке скважин, в пределах

т/сут

10-2400

8.

Диапазон дебитов, подключенных к установке скважин, в пределах

м3/сут

10-3600

9.

Диапазон дебитов нефтяного газа, подключенных к установке скважин, в пределах

нм3/час

10-120000

10.

Относительная погрешность измерения



каждой
скважины

10.1.

массы сырой нефти

%

± 1,0

10.2.

объема сырой нефти

%

± 1,0

10.3.

массы брутто нефти:
   при содержании воды до 50 %
   при содержании воды до 80 %
   при содержании воды до 100 %

%

± 1,0

10.4.

массы нетто нефти:
   при содержании воды до 50 %
   при содержании воды до 80 %
   при содержании воды до 100 %

%

± 1,0

10.5.

массовой доли воды, до 10 %
массовой доли воды, до 60 %
массовой доли воды, до 100 %

%

± 1,0
± 2,5
± 4,0

11.

Объема нефтяного газа

%

5,0

12.

Массовая доля солей

%

не норм.

Исполнение приборов, устройств и электрооборудования технологического блока — взрывозащищенное.

Исполнение электрооборудования блока аппаратурного — обыкновенное.
