Применение установки передвижной поверки массы сырой нефти и нефтяного газа «УППМ»
Установка передвижная поверки массы сырой нефти и нефтяного газа «УППМ» предназначена для поверки и калибровки средств измерения, участвующих в области измерений сырой нефти и нефтяного газа непосредственно на местах эксплуатации, а также определения дебита скважин по количественным и качественным характеристикам добываемой сырой нефти и нефтяного газа.
Установка изготавливается по техническим условиям ТУ 4318-015-59317821-2009.
Обозначение установки по ТУ 4318-015-59317821-2009 имеет вид Установка УППМ-XX-XX:
- УППМ — установка передвижная поверки массы сырой нефти и объема нефтяного газа
- XX — диаметр условного прохода СИ трубопровода (Ду = 25....150 мм)
- XX — ном. давление (Ру = 2,5-6,3 МПа).
Пределы основной допускаемой погрешности массомеров и других метрологических, технических требований согласно рекомендаций: ГОСТ Р 8.615-2009 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Основные метрологические и технические требования; МИ 2693-2001 Рекомендация ГСИ. Порядок проведения коммерческого учета сырой нефти на нефтедобывающих предприятиях. Основные положения.

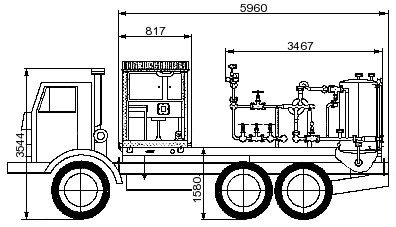

Описание работы и технические характеристики установки УППМ
Исследуемая сырая нефть поступает на вход установки УППМ, через гибкий рукав, далее через открытую задвижку ЗКЛ на пробоотборник, где производится отбор пробы смеси для предварительного анализа состава смеси сырой нефти, нефтяного газа, % воды согласно ГОСТ 2517.

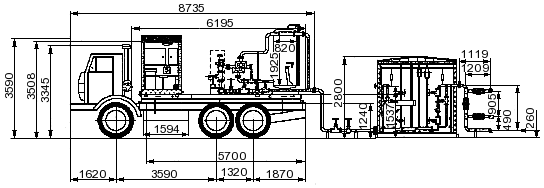

Состав установки «УППМ» и комплект поставки
|
№ |
Наименование оборудования |
Кол-во |
|
1. |
Основание установки |
1 |
|
2. |
Шасси автомобиля «КамАЗ-43118» |
1 |
|
3. |
Емкость калибровочная: |
1 |
|
|
2) Манометр |
2 |
|
|
3) Преобразователь давления |
2 |
|
|
4) Преобразователь температуры |
1 |
|
|
5) Рукава напорные |
2 |
|
4. |
Место подключения поверяемых приборов: |
1 |
|
|
2) Задвижка типа ЗКЛ-2 |
3 |
|
5. |
Сепаратор: |
1 |
|
|
2) Расходомер жидкостного канала |
1 |
|
|
3) Расходомер канала нефтяного газа |
1 |
|
6. |
Измерительный узел: |
1 |
|
|
2) Система отбора проб сырой нефти |
1 |
|
|
3) Шкаф управления |
1 |
|
7. |
Аппаратный блок: |
1 |
|
|
2) Компьютер (переносной) |
1 |
|
|
3) Блок питания |
1 |
|
|
4) Шкаф установки контроллеров |
1 |
|
|
5) Шкаф управления |
1 |
|
|
6) Переносная физико-химическая лаборатория |
1 |
|
8. |
Кабельная продукция |
согласно |
|
9. |
Насос откачки сырой нефти |
1 |
Функции, выполняемые установкой «УППМ»
- измерение давления в трубопроводе;
- измерение температуры измеряемой среды;
- вычисление объемного расхода сырой нефти;
- вычисление массового расхода сырой нефти;
- вычисление объемного расхода нефтяного газа;
- вычисление объема сырой нефти;
- вычисление массы сырой нефти;
- вычисление брутто нефти;
- вычисление нетто нефти;
- вычисление объема нефтяного газа;
- вычисление % содержания соли;
- вычисление % содержания нефтяного газа;
- вычисление % содержания воды;
- накопление и хранение интегральных значений измеренных параметров;
- индикацию измеряемых, вычисляемых, программируемых параметров на жидкокристаллическом индикаторе электронного блока вычислений;
- хранение ранее записанных данных при отключении сетевого питания.
