Характеристика упругого отклонителя
Упругий отклонитель (рис. 3.41) представляет собой специальную с резиновой рессорой накладку, являющуюся сменной деталью, легко заменяемой при износе. Металлическую накладку приваривают к ниппелю турбобура. Изменяя толщину резиновой рессоры, регулируют интенсивность искривления ствола скважины. Упругий отклонитель можно применять во всех случаях бурения наклонно направленных скважин, в том числе в породах, где возможны заклинивание и прихват бурильного инструмента и ниппель с накладкой не может быть использован

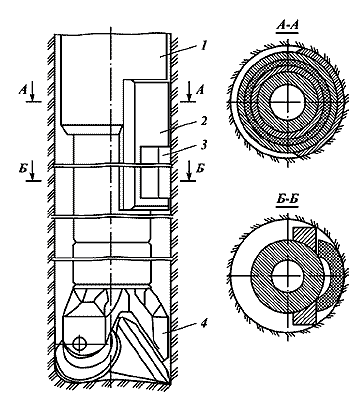

Рис. 3.41. Отклонитель упругий
1 - забойный двигатель; 2
— отклонитель; 3 — рессора резиновая; 4 — долото.
