Технические характеристики смесительной установки УС5-30
Смесительная установка состоит из двух бункеров цилиндроконической формы, коробки отбора мощности с карданным валом, ротационного компрессора РКВН-6/1, пневматической системы разгрузки и загрузки тампонажного материала, системы централизованного управления, сепаратора, продуктопровода, приемной воронки, смесительного устройства и вспомогательных рукавов.
Отбор мощности для привода компрессора установки проводится при помощи коробки отбора, установленной на раздаточной коробке шасси автомобиля КрАЗ-250.

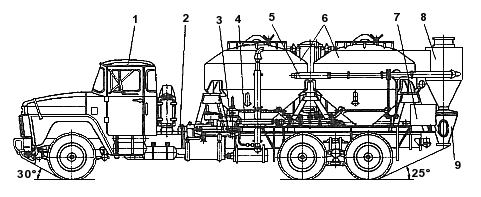

Рис. 6.17. Смесительная установка УС5-30: 1 - автошасси КрАЗ-250; 2 - коробка отбора мощности с карданным валом; 3 - ротационный компрессор РКВН-6/1; 4 - пневмосистема разгрузки и загрузки тампонажного материала; 5 - продуктопровод; 6 - бункеры; 7 - система управления; 8 - сепаратор; 9 - приемная воронка
Установка, оборудованная устройством контроля количества тампонажного материала в бункерах, работает в режиме дозирования сухого тампонажного материала при приготовлении тампонажного раствора, а также в режиме загрузки.
Принцип дозирования заключается в следующем. Сжатый воздух от компрессора подается под аэроднища бункеров. Аэрированный цемент по разгрузочному трубопроводу поступает в сепаратор, где цемент отделяется от воздуха и через приемную воронку ссыпается в смесительное устройство гидроструйного типа.
Загрузка установки осуществляется вакуумным способом с применением того же компрессора, или гравитационным способом - через верхние люки бункеров.
