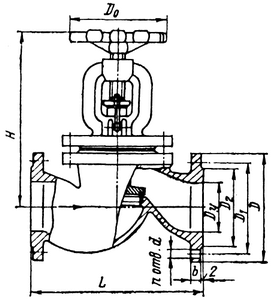

Запорные фланцевые чугунные вентили15ч14бр и 15ч14п
Запорные фланцевые чугунные вентили 15ч14бр и 15ч14п предназначаются для трубопроводов, транспортирующих воду или пар при температуре до 225° С. Вентили могут устанавливаться на трубопроводе в любом рабочем положении. К трубопроводу присоединяются при помощи фланцев, размеры которых установлены ГОСТ 1235—67. Рабочая среда подается под золотник. Корпус и крышка изготовляются из серого чугуна.
Уплотнение запорного органа обеспечивается латунными (15ч14бр) или фторопластовыми (15ч14п) уплотнительными кольцами. Прокладка изготовляется из паронита, в качестве набивки сальника используется сухой асбест.На прочность вентили испытываются при пробном давлении рпр = 2,4 МПа.
При рабочей температуре среды tр = 225° С допускается рабочее давление рр = 1,45 МПа. При испытаниях на герметичность вентили должны удовлетворять требованиям 3-го класса по ГОСТ 9544—75.
