Высота буровой вышки

При выборе высоты буровой вышки необходимо учитывать:

• проектную глубину скважины и ориентировочную продолжительность бурения, которая зависит от физико-механических свойств горных пород;
• способы бурения и применяемые технические средства (оборудование и инструмент для спуско-подъемных операций).

Чем больше глубина скважины и продолжительность бурения, тем больше должна быть высота вышки.

Высота буровой вышки (в м) может быть определена из выражения

Н=К(l_св+l_п.к),          (12.16)

где К=1,2÷1,5 - коэффициент, учитывающий возможные переподъемы во избежание затягивания бурового снаряда в кронблок: l_св - длина свечи бурильных труб, выбираемая в зависимости от проектной глубины скважины; l_п.к - длина подъемного комплекта (элеватора или сальника-вертлюга, талевого блока, крюка).

При ориентировочном расчете высоту мачты или вышки можно определить по формуле:

Н=k_n·l_c, м.      (12.17)

Рекомендуемые значения lc приведены в табл.12.3.

Таблица 12.3 Рекомендуемые значения l_c

Проектная глубина скважины, м	<50	50-100	100-300	300-500	500-800	800-1200	1200-2000	2000-3500
Рекомендуемая длина свечи /с, м	4,5	6	9	12-13,5	13,5-15	18-24	24	28

С увеличением длины свечи сокращается время на проведение СПО но это приводит к увеличению высоты, массы и стоимости вышек и мачт, а также удорожает и усложняет монтажно-демонтажные работы и транспортировку.

При глубоком бурении на нефть и газ высота вышки Н (рис. 12.5) определяется необходимым расстоянием между уровнем пола буровой и рамой кронблока для перемещения талевого блока при СПО

H=h₁+h₂+h₃+l_c, м         (12.18)

где h₁ - расстояние по вертикали от опоры ног вышки до торца замка подвешенной свечи; h₂ - длина штропов крюка и талевого блока; h₃ - запас на переподъем - расстояние между верхним концом талевого блока и нижним поверхностью кронблока (6-10 м); l_c - длина свечи.

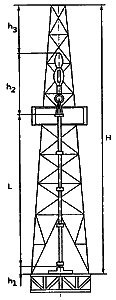

Рис. 12.5 Схема определения высоты вышки
