Принцип работы контроллера микропроцессорного ГАММА-8М

Контроллер микропроцессорный ГАММА-8М

Контроллер микропроцессорный ГАММА-8М представляет собой микропроцессорный прибор на основе однокристальной микро-ЭВМ (ОМЭВМ) DS80C320 и выполняет функции вторичного преобразователя, индикации и управления. Прибор имеет в своем составе три узла: ячейка сопряжения с датчиками ЯСД4, ячейка вычислительная ЯВЗ и ячейка индикации ЯИ5.

ЯСД4 содержит блок питания, вырабатывающий напряжения, необходимые для работы всех остальных узлов прибора, источник искробезопасного питания датчиков, подключаемых к прибору, и узлы оптронной развязки сигналов связи прибора и датчиков, обеспечивающие согласование уровней сигналов и защиту искробезопасных цепей от искроопасных.

ЯИ5 осуществляет индикацию измеренных датчиками параметров и состояния ключей. На плате ЯИ5 расположена кнопочная клавиатура, позволяющая оператору программировать прибор. Кроме того, ЯИ5 выполняет функцию кросс-платы, связывающей ЯСД4 и ЯВЗ.

ЯВЗ является центральным узлом прибора. В ее задачи входит осуществление опроса датчиков, расчет измеряемых параметров, формирование изолированных токовых и дискретных управляющих сигналов, хранение настроечной информации при отключении питания прибора, обеспечение обмена данными с ЭВМ верхнего уровня, а также управление работой ЯИ5.

Прибор выполнен в металлическом корпусе.

ЯВЗ и ЯСД4 крепятся к задней панели прибора и соединяются с ЯИ5 через врубные разъемы. Образованный ЯВЗ, ЯСД4 и ЯИ5 блок вставляется в корпус по направляющим с задней стороны прибора.

На задней панели прибора расположены электрические разъемы для подключения датчиков и внешних устройств, сетевой выключатель, кабель питания и клемма защитного заземления прибора.

Передняя часть прибора закрыта панелью с декоративным шильдиком. Панель имеет окна для светодиодных индикаторов и клавиатуры, а также резьбовые отверстия с невыпадаю-щими винтами, предназначенными для установки прибора на щит потребителя.

Органы управления и индикации прибора

Прибор имеет два режима работы:

  • режим измерений;
  • режим программирования.

В режиме измерений прибор осуществляет опрос подключенных к нему датчиков, производит вычисление и индикацию измеряемых параметров, а также формирует сигналы токовых выходов и управления ключами.

Режим программирования предназначен для настройки прибора. В этом режиме опрос датчиков не производится, а токовые выходы и ключи «замораживаются» в состояниях, в которых они находились непосредственно перед входом в режим программирования.

На передней панели КМ ГАММА-8М расположены два пятиразрядных семисег-ментных индикатора, на которые в режиме измерений выводятся значения измеряемых прибором физических величин и/или диагностические сообщения о ходе процесса измерений. В режиме программирования на индикаторы выводятся вспомогательные сообщения (названия меню, параметров настройки и т.п.), а также значения параметров настройки прибора.

Под каждым индикатором расположены два светодиода красного цвета, индицирующих состояние ключей прибора. Если светодиод горит, соответствующий ему ключ замкнут, иначе ключ находится в разомкнутом состоянии.

В нижней части передней панели прибора находятся три кнопки. Функции кнопок в различных режимах работы прибора описаны в руководстве оператора на КМ. Нажатие кнопок сопровождается звуковым сигналом.

Установка прибора

Прибор устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы. Установка прибора производится на щит потребителя.

Схема подключения к прибору датчиков и внешних устройств представлена на рисунке III.2.2.

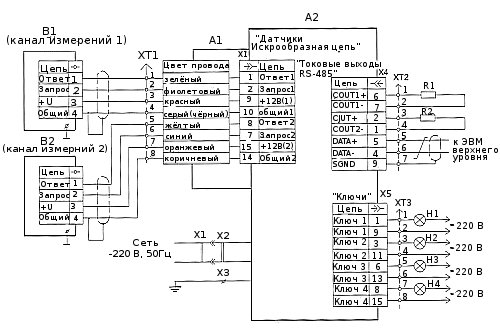

Рисунок III.2.2 - Схема подключения к прибору датчиков и внешних устройств

А1 - жгут УНКР685622.008 (входит в комплект поставки прибора);
А2 - контроллер микропроцессорный ГАММА-8М ТУ 4217-008-29421521-02;
В1, В2 - датчики уровня ультразвуковые ДУУ2М ТУ 4214-021-29421521-05,
  или датчики температуры многоточечные ДТМ2 ТУ 4211-002-29421521-05,
  или датчики избыточного давления ДИД1 ТУ 4212-001-29421521-02;
Н1...Н4 - устройства сигнализации;
R1, R2 - исполнительные устройства с токовым входом (не более 450 Ом - 20 мА, не более 2 кОм - 5 мА);
Х1 - розетка сетевая;
Х2 - кабель питания прибора;
ХЗ - клемма заземления прибора;
Х4 - вилка кабельная DB-9M с кожухом (входит в комплект поставки прибора);
Х5 - розетка кабельная DB-15F с кожухом (входит в комплект поставки прибора);
ХТ1...ХТЗ - клеммные соединители пользователя.
