Якорь газопесочный ПГ-2.000

Газопесочный якорь ПГ-2.000 предназначен для исключения (значительного снижения) вредного влияния песка и других механических примесей, попадающих в клапанные и плунжерные пары ШГН, НКТ и поверхностное оборудование.

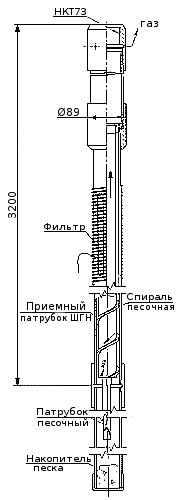

Рис. Якорь газопесочный ПГ-2.000.

Жидкость поступает в газопесочный якорь ПГ-2.000 черезсетчатый фильтр и попадает на песочную спираль приемного патрубка. На песочной спирали при движение жидкости по кругу и вниз происходит отделение песка, который через песочный патрубок осаждается в накопитель. Жидкость поступает через нижнее отверстие приемного патрубка, перемещается вверх, где в соединительной муфте происходит отделение газа.

Длина накопителя (количество труб) механических включений определяется исходя из конкретных условий.

Возможно применение и с другими типами насосов (ЭЦН и др.) с постановкой пакера выше газопесочного якоря.

Пример условного обозначения: "Газопесочный якорь ПГ-2.000".
