Японские струйные установки (буровые станки)

Струйные установки японских компаний имеют определенные отличия от европейских - как по габаритам, так и по некоторым принципиальным особенностям.

Приведем характерные особенности струйных установок японских компаний. Установки этой компании оборудованы гидравлическими лебедками, обеспечивающими быстрый спуск и подъем бурового снаряда. Рабочий подъем монитора осуществляется с помощью цепной передачи, имеющей гидравлический привод. Вращение монитора осуществляется с помощью гидравлического вращателя.

При производстве работ используются наращиваемые секции подводящих труб для рабочих компонентов, при монтаже которых применяется гидрозажим. Секции выполняются из концентрично расположенных двойных или тройных труб. Внешние трубы соединяются на ленточной резьбе, а внутренние -на конических прижимных соединениях. Фиксация труб относительно друг друга обеспечивается радиальными ребрами. Для двухкомпонентной технологии диаметр внешней трубы составляет 60 мм, для трехкомпонентной -90 мм.

Струйные установки оборудованы автоматическими устройствами, позволяющими точно выдерживать значения параметров перемещения монитора.

Подъем монитора в рабочем режиме производится шагами заданной величины с определенными временными интервалами. Шаг подъема регулируется посредством сменных дисков, а время периодических остановок подъема - при помощи таймера. Частота вращения шпинделя станка может регулироваться с высокой точностью благодаря цифровому тахометру.

Струйные установки выполняются на различных шасси: на полозьях, на гидравлических опорах с поворотным столом, на гусеничных шасси с опускными опорами. Безопасность работы станков обеспечивается рядом защитных устройств: ограничителем числа витков троса на барабане лебедки, автоматическим регулятором температуры рабочей жидкости в гидросистеме, звуковой сигнализацией о перегрузке электродвигателя и пр.

Установка FSG-40АС представляет собой универсальный буровой станок на гусеничном ходу. Он снабжен магазином, в котором устанавливается необходимое количество секций труб, в соответствии с глубиной закрепления грунта. Работой установки управляет один оператор при помощи пульта управления. Пульпа размытого грунта не изливается вблизи рабочего места, а перекачивается грязевым насосом к месту складирования. Эта установка может быть использована для одно-, двух- и трехкомпонентной технологий.

Установка FSG-20 может применяться для двухкомпонентной технолгии закрепления грунтов. Имеются две модификации: FSG-20AC - на гусеничном шасси и FSG-20B - с поворотным столом на раме.

Установка FSG-15A представляет собой малогабаритный станок на полозьях. Может поставляться и на гусеничном ходу.

Для удаления изливающейся пульпы используются специальные автоцистерны с вакуумным отсосом.

На рис. 1.30 и 1.31 показаны малогабаритные установки этой компании, устанавливаемые на железнодорожной платформе и на автомобиле.

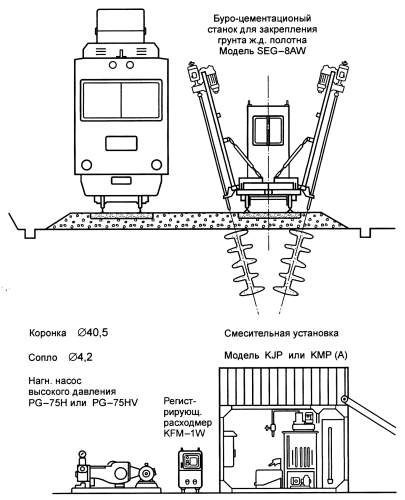

Рис. 1.30. Армирование мерзлых грунтов в основании железнодорожной насыпи с помощью струйной установки на базе железнодорожной платформы

Рис. 1.31. Армирование мерзлых грунтов с помощью струйной установки на базе автомобиля

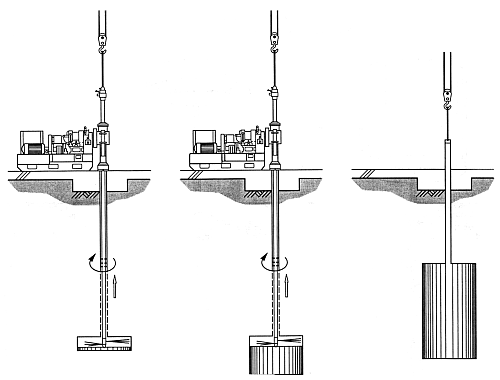

На рис. 1.32 показана японская струйная установка, включающая роторный станок для вращения монитора и подъемный кран - для подъема монитора.

Рис.1.32. Японская струйная установка на базе роторного станка и подъёмного крана

На рис. 1.33 показаны различные модификации установки «Суперджет», способные выполнять по двухкомпонентной технологии грунтобетонные колонны диаметром до 8 м.

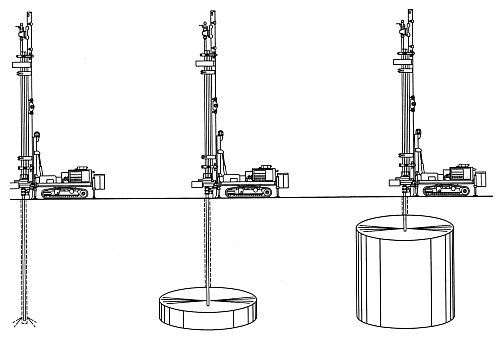

Рис. 1.33 (а). Японские струйные установки «Суперджет». Сооружение грунтобетонной колонны большого диаметра установкой «Суперджет»

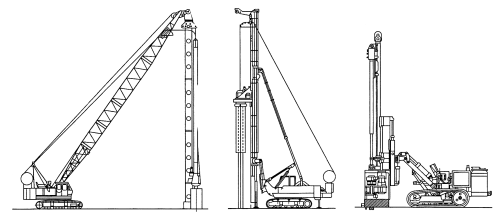

Рис. 1.33 (б). Японские струйные установки «Суперджет». Модификации установки «Суперджет»

В таблице 1.2 приводятся характеристики указанных установок.

Таблица 1.2
