Универсальный штыревой ориентатор УШО-12

Универсальный штыревой ориентатор УШО-12 (КазИМС) состоит из скважинного ориентатора и пульта управления.

Ориентатор имеет гильзу, закрытую сверху головкой (свечной мост), а снизу - кожухом и переходником с ловителем. Внутри кожуха располагается длинный контактный стержень, опирающийся снизу заостренной иглой на опорную поверхность переходника, в то время как его верхняя шарообразная измерительная головка располагается между двумя параллельными контактными пластинами, вмонтированными в диэлектрическую колодку, в пазах которой помещены также диоды.

Ориентация отклонителя обеспечивается при вращении колонны последовательным контактом стержня с токосъемными пластинами, в результате чего замыкается электрическая цепь ориентатора между пластинами и опорой датчика (рис. 4.24).

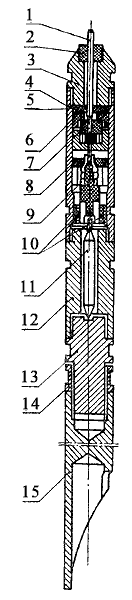

Рис. 4.24. Ориентатор УШО-15 КазИМС.
1 - кабель; 2 - трубка уплотнительная; 3 - наголовник; 4 - корпус; 5 - кольцо уплотнительное; 6 - шайба; 7 - ниппель; 8 - колодка; 9 - диод; 10 - контактные пластины; 11 - стержень; 12 - кожух; 13 - переходник; 14 - контргайка; 15 - наконечник-ловитель.

Контактные пластины конструктивно сдвинуты относительно центра датчика, поэтому при вращении бурильной колонны с ориентатором для поиска момента ориентации на пульте фиксируют две неодинаковые паузы (разрывы электрической цепи), это соответствует 14° («короткий нуль») и 210° («длинный нуль»). Поиск «короткого нуля» соответствует искомому положению отклонителя.

Техническая характеристика ориентатора УШО-12

Наружный диаметр, мм	12
Длина, мм	1280
Масса, кг	1,2
Наибольшая глубина опускания в скважину, м	1500
Допускаемое гидростатическое давление промывочной жидкости на корпус ориентатора, Па	147- 105
Максимальный электрический ток, мА	10
Погрешность ориентации по азимуту при зенитных углах, градус:
2 - 3°	±14
3 - 5°	±10
5 - 10°	±8
10 - 80°	±5
