Фланцевые клиновые чугунные задвижки с выдвижным шпинделем с электроприводом на ру = 0,25 МПа и ру = 0,16 МПа

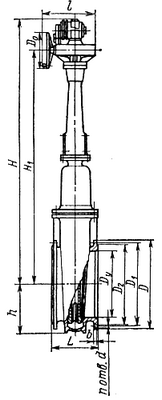

Клиновые фланцевые чугунные задвижки с выдвижным шпинделем с электроприводом 30ч936бк предназначаются для трубопроводов, транспортирующих коксовый и топливный газы при рабочей температуре до 250° С. Задвижки c Dy = 600 мм рассчитаны на ру = 0,25 МПа, задвижки с диаметром Dy, равным 800, 1000 и 1200 мм, — на рр = 0,16 МПа. Устанавливаются на горизонтальном трубопроводе электроприводом вверх.
Допускается устанавливать задвижки горизонтально, в положении на ребро и плашмя при смазывании червячной пары и роликоподшипников густой смазкой и наличии опоры под электропривод. Присоединяются фланцами с присоединительными размерами по ГОСТ 1234—67 на ру — 0,25 МПа. Управление задвижками производится с помощью электропривода. По особому заказу задвижки поставляются с электроприводом во взрывозащищенном или тропическом исполнении.
Предусмотрена также возможность ручного управления при аварийных условиях при помощи маховика через редуктор электропривода. Уплотнение запорного органа осуществляется упругим клином. Основные детали изготовляются из следующих материалов: корпус, крышка, клин, стойка — из чугуна, шпиндель—из стали 20X13, прокладка—из паронита, набивка—из пропитанного асбеста.
При рабочей температуре среды tр = 250° С для задвижек с Dy — = 600 мм допускается рабочее давление среды рр = 0,2 МПа, для задвижек с Dv равным 800, 1000 и 1200 мм, — ρр= 0,16 МПа.
Гидравлическое испытание на прочность задвижек с Dy = 600 мм производится при пробном давлении рпр = 0,4 МПа, задвижек с Dy, равным 800, 1000 и 1200 мм, — при рпр = 0,32 МПа. При испытании герметичности запорного органа задвижки должны удовлетворять требованиям 1-го класса герметичности по ГОСТ 9544—75.
