Устройство опоры замковой ОМ
Опора замковая предназначена для фиксации насосов в НКТ, и удержания столба жидкости над нагнетательным клапаном. Замковая опора ОМ (рис. 4.26) состоит из переводника 1, опорного кольца 2, пружинного якоря 3, опорной муфты 4, кожуха 5 и переводников 6.
Рис. 4.26.
Замковая опора ОМ: 1 — переводник; 2 — опорное кольцо; 3 - пружинный якорь; 4 —
опорная муфта; 5 — кожух; 6 - переводник
Переводник 1 имеет на верхнем конце гладкую коническую резьбу, при помощи которой опора соединяется с колонной насосно-компрессорных труб. Кольцо изготовляют из нержавеющей стали. Конической внутренней (15°) фаской оно сопрягается с ответной конической поверхностью конуса замка насоса и обеспечивает герметичную посадку насоса.
Якорь предотвращает срыв насоса с опоры от усилий трения движущегося вверх плунжера в период запуска в работу подземного оборудования.
Рубашка, на нижний конец которой навинчен переводник, присоединяется к нижней резьбе муфты и служит для предотвращения изгиба и поперечных перемещений цилиндра при работе насоса, а также для подвешивания труб под опору.
Опоры замковые ОМ-60-1; ОМ-73-1; ОМ-73-32-1; ОМ-89-1

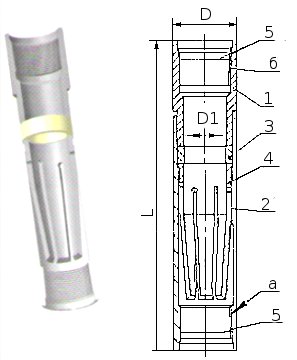

Рис. Опоры замковые ОМ-60-1; ОМ-73-1; ОМ-73-32-1; ОМ-89-1.
1 —
переводник; 2 — муфта; 3 — седло; 4 — якорь; 5 — пробка резьбовая; а, б — резьба
НКТ.
| ОМ-60-1 | ОМ-73-1 | ОМ-73-32-1 | ОМ-89-1 | |
| Диаметр D | 73 | 89 | 89 | 108 |
| Диаметр D1 | 48,5 | 59,5 | 48,5 | 72,58 |
| Длина L | 355 | 390 | 306,5 | 456 |
| а | НКТ60 | НКТ73 | НКТ73 | НКТ89 |
| 6 | НКТ60 | НКТ73 | НКТ73 | НКТ89 |
| Усилие срыва | min 300 кгс | min 350 кгс | min 350 кгс | min 350 кгс |
Конструктивное исполнение по ОСТ
Сертификат № РООС RU. АЯ41.В03627
Пример условного обозначения при заказе: «Опора замковая ОМ-60-1 ТУ3665-001-12058648-2004.»
