Аварийный инструмент
Оперативной ликвидации аварий и осложнений в работе зарубежных буровых фирм придается большое значение во избежание простоев при бурении и, следовательно, прямых финансовых убытков. Изготовлением аварийного инструмента занимаются как специализированные фирмы Бовен (США), Флопетроль (Франция), так и буровые корпорации Атлас Копко-Крелиус (Швеция), Лонгир (США). При схожести в принципах работы ловильного инструмента имеется некоторое отличие в его конструктивном воплощении (рис. 3.27).

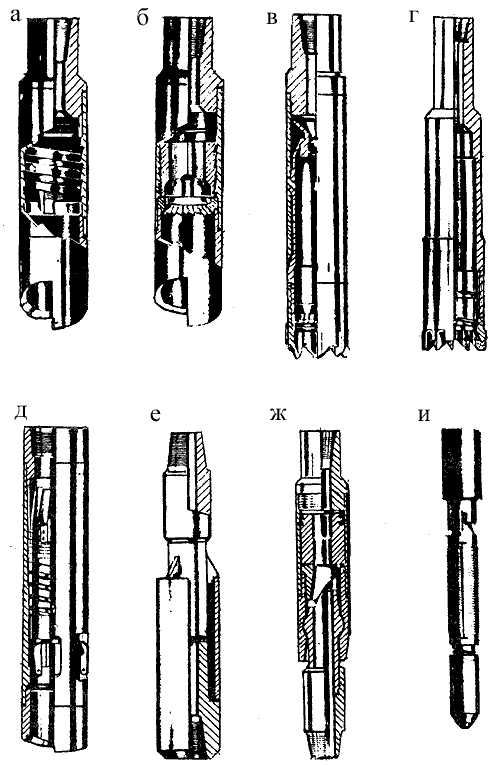

Рис. 3.27. Аварийный инструмент фирмы Бовен (США).
а - трубный ловитель с ленточной спиралью; б - трубный ловитель с плашками; в - ловитель мелких предметов с обратной промывкой; г - ловитель мелких предметов с прямой промывкой; д - труборез наружный; е - ловитель мелких предметов; ж - шарнирный отклонитель; и - противоаварийный переходник.
Трубный ловитель (овершот) имеет захватный элемент в виде прочной ленточной спирали (а) или разрезных плашек (б). При перемещении ловителя на трубу с вращением пружина имеет возможность увеличить проходной диаметр благодаря конусной поверхности широко ходовой нарезки в корпусе и плотно обжать извлекаемую трубу. При натяжении вверх корпус перемещается по конусным поверхностям нарезки, дополнительно обжимая пружину или плашку.
Ловитель мелких предметов (в) имеет крупные резцы для разбуривания забоя и систему откидных защелок, расположенных по окружности. Материал с забоя поступает в ловитель, благодаря обратной призабойной промывке, которая начинается после перекрытия отверстия в верхней части снаряда шариком.
Ловитель (г) для большей надежности имеет два уровня круговых защелок.
Шесть резцов наружного трубореза (д) вступают в действие после перемещения распорного цилиндра и сжатия пружины поршнем, который образуется после одевания трубореза на трубу.
Ловитель (е) имеет шламовую трубу и основан на изменении (снижении) скорости восходящего потока.
Шарнирный отклонитель (ж) вступает в действие после перемещения конусного поршня по скосу шарнира. Противоаварийный переходник (и) имеет зубчатый торец против затягивания соединительной резьбы. Резьба специального профиля с крупным шагом способствует легкому развороту при левом вращении для разъединения бурильной колонны.
