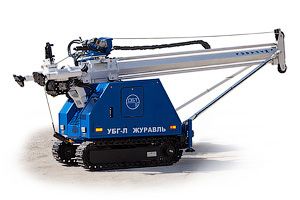

Буровая установка УБГ-Л-15 Журавль

Буровая установка УБГ-Л-15 "Журавль" позволяет реализовать любые технологии бурения в максимально стесненных условиях. Благодаря небольшим габаритам, установка позволяет выполнять работы в местах, не доступных буровым установкам на автомобильном шасси типа: УАЗ, ГАЗ, ЗИЛ, TRUCK-Z и т.п. При транспортировки буровой установки на прицепе, отпадает необходимость в приобретении второго автомобиля-водовозки.

Малогабаритная буровая установка УБГ-Л-15 "Журавль" является современным мобильным решением для выполнения самых сложных задач в стесненных условиях при бурении скважин на воду, геотермальное отопление, выполнении инженерно-геологических изысканий, бурению под сваи и проведению других работ.

Благодаря высоким техническим показателям и серьезному доп. оснащению, это оборудование позволяет решать широкий круг задач в стесненных условиях с бережным обращением к обустроенным территориям.

Не смотря на малые габариты, установка обладает лучшими показателями в классе:

• крутящий момент 6700 Нм
• усилие подачи 5000 кг
• ход подачи вращателя 3400 мм.
• масса 3500 кг

Буровая установка УБГ-Л-15 "Журавль"" предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для бурения скважин на воду, скважин под геотермальное отопление, инженерно-геологические изыскания, бурения под сваи, закручивание винтовых свай и других работ в стесненных условиях в условиях умеренного макроклиматического района.

Область применения

• бурение скважин на воду
• под геотермальные зонды
• инженерно-геологические изыскания
• буроинъекционные и буронабивные сваи
• винтовые сваи
• анкера Titan и Атлант
• инъектирование грунтов
• сваи по технологии "jet-grouting"
• геологоразведочные скважины
• сейсморазведочные скважины
• технические скважины и другие работы в стесненных условиях.

Приобретая буровую установку УБГ-Л-15 "Журавль" на гусеничном ходу, Вы получаете ряд серьезных преимуществ на фоне аналогов:

• гусеничное шасси обладает высокой маневренностью имеет низкое удельное давление, что обеспечивает бережное обращение к обустроенным территориям, позволяет проводить работы не доступные другим установкам
• высокие технические параметры позволяют производить бурение в любых сложных геологических условиях, не уступая по производительности распространенным буровым установкам на шасси автомобилей, и зарубежным аналогам на гусеничном шасси, зачастую превосходя их.
• при своих характеристиках, массе и габаритах, установка имеет рекордное значение хода подачи вращателя (3400 мм), а также высоту гуська лебедки 9100 метров обеспечивая использование бурильных труб длиной 3000 мм, а также возможность работы обсадными трубами (армокаркасы и т.п.) длиной до 9000 мм при работе с лебедкой.

Варианты исполнения

• гусеничное шасси
• шасси а/м
• шасси вездеходов

Способы бурения

• шнековое
• с промывкой
• с продувкой
• пневмоударное
• пневмоударное с одновременной непрерывной обсадкой
• ударно-канатное

Буровая установка "Журавль" от существующих отечественных и импортных аналогов отличается следующими преимуществами:

1. Уникальная компоновка узлов самоходного основания и оригинальная конструкция бурового блока, защищенная патентом на изобретение, обеспечивают превосходство удельных технических характеристик буровой установки в сравнении с аналогами, а также надежность и долговечность бурового блока.
2. Необычайно маленькая площадь (3 м х 1,5 м = 4,5м2), занимаемая установкой в рабочем положении, позволяет выполнять буровые работы в очень стесненных условиях.
3. Высокая проходимость и маневренность установки на гусеничной базе, позволяет производить работы в стесненных условиях, а также легко и быстро выставлять ось шпинделя вращателя относительно оси скважины.
4. Конструкция мачты и каретки вращателя, обеспечивает работу этих узлов без ограничения срока эксплуатации.
5. Ход подачи вращателя величиной до 3400 мм обеспечивает бурение скважин с использованием бурильных труб длиной 3000 мм.
6. Каретка мачты имеет оригинальную конструкцию, обеспечивающую большое усилие подачи при минимальных затратах мощности, а также значительный ресурс работы направляющих при работе модуля с абразивными растворами.
7. Вращатель выполнен с возможностью его отведения в сторону освобождая устье скважины,  для удобства наращивания инструмента, а также спуска обсадной трубы, армокаркаса сваи и т.п. в скважину.
8. Вращатель имеет минимальный вес и габариты, а его конструкция проверенная временем на других установках "СБТ", гарантирует высочайшую надежность и долговечность работы.
9. Установка оснащена лебедкой с грузоподъемностью до 20 кН, при желании с возможностью свободного сброса (опция), что делает установку более универсальной.
10. Управление передвижением буровой установки осуществляется с переносного пульта радиоуправления, что обеспечивает свободу размещения оператора при управлении буровой установкой в стесненных условиях.
11. Буровая установка при необходимости  комплектуется буровым насосом, для обеспечения бурения скважин с промывкой.
12. Установка специально адаптирована для бурения скважин на воду, скважин под геотермальные зонды, инженерно-геологические изыскания, производства буроинъекционных и буронабивных свай, что с применением передовых технологий бурения "СБТ" и оригинального инструмента и принадлежностей, повышает производительность выполняемых работ.
13. Оригинальная конфигурация гидросистемы с импортными комплектующими от лучших производителей стран Германии, Италии, Японии обеспечивает высокую надежность работы установки.
14. Установка может быть изготовлена в трех исполнениях:
    - на гусеничном шасси
    - на раме, для монтажа на любой автомобиль, грузоподъемностью 3000 кг, с учетом автономного дизельного привода буровой установки.
    - на раме, для монтажа на автомобиль с возможностью отбора мощности от двигателя автомобиля

Диаметр бурения, мм	Глубина, м
	шнеками	полыми шнеками	с промывкой	с продувкой	с пневмоударником
90	50-60	-	300	300*	300*
150	40-50	35-40	150	150*	100*
180	35-40	30-35	100	100*
200	35	30	100	100*
250	30	25	70
320	15	10-15

*Необходим компрессор

Наименование параметров	Величина
ЭКСПЛУАТАЦИОННЫЕ
Диаметр бурения максимальный, мм.	400
Габаритные размеры, мм:   - в рабочем положении:   - в транспортном положении	3400х 1500х 9180*   5550х 1500х 2590*
Гусеничного шасси	*
Масса установки полная, кг, не более	3500*
ВРАЩАТЕЛЬ
Тип	подвижный, смещаемый с гидропроводом, не проходной
Крутящий момент силы, Нм (макс.)	4100	6100	6700  (проходной)	8700
Частота вращения шпинделя, об/мин             I диапазон             II диапазон	0/45/90  0/90/180	0/30/60  0/60/120	0/30/60  0/60/120	0/17/42  0/34/84
Ход смещения вращателя в сторону, мм	450
МЕХАНИЗМ ПОДАЧИ
Тип	с приводом от гидроцилиндра
Усилие подачи, кг,        - вверх       - вниз	5000   3500
Ход подачи, мм, не менее:	3400
Скорость подачи, м/сек, не менее   - рабочий режим   - ускоренный режим	0,11   0,52
МАЧТА
Тип	Моноблочная
Угол наклона мачты, град.	5-100
АГРЕГАТ НАСОСНЫЙ
Привод	дизельный*
Мощность привода, кВт	70*
ШАССИ
Тип	Гусеничное с гидроприводом / (а/м)*
Тип гусеницы	Металлическая / Металлическая с обрезиниванием*
Ширина гусеницы, мм	300*
Скорость передвижения, км/ч	1,7
ЛЕБЕДКА
Тип	Гидравлическая	Гидравлическая с псевдо-сбросом	Гидравлическая со свободным сбросом
Грузоподъемность максимальная, кН	20	4,3/6,5/20	4,3/6,5
Канатаемкость, м	60
Диаметр каната, мм	10	6-10	6-8
БУРОВОЙ НАСОС ПОРШНЕВОЙ  НБ-300/30
Марка	НБ-300/30
Тип	Поршневой c гидроприводом
Производительность, л/мин	300
Давление, Bar	30
ЦЕНТРОБЕЖНЫЙ НАСОС НГЦ-50
Тип	Центробежный c гидроприводом
Производительность, л/мин (макс.)	600
Исполнение	с постоянной производительностью	с регулируемой производительностью

Наименование	Страна	Количество	Примечание
Дизельный двигатель	Япония	1	s
Предпусковой подогреватель	Германия	1	s
Гидронасос	Германия	5	s
Гидромотор	Германия	2	6700
Гидроцилиндр	Германия	8	s
Гусеничный борт в сборе	Италия	2	s
Редуктор планетарный	Италия	2	s
Гидрораспределители	Италия	1 компл.	s
РВД	Италия	1 компл.	s
Фильтры	Италия	1 компл.	s

s - стандартное оснащение

• Шнеки полые L=1000-3000 мм (ШГ-90, ШГ-150, ШГ-180, ШГ-200, ШГ-250, ШГ-320, ШГ-340)
• Шнеки полые L=1000-3000 мм (ШГ-180П, ШГ-250П)
• Трубы бурильные L=1000-3000 мм (ТБСУ-63,5, ТБ-89)
• Снаряды колонковые L=1000-3000 мм (СК-76 - СК-330)
