Технические характеристики системы СиНУС-76
Включает скомпонованные в единую конструкцию силовой механизм, стабилизатор и ориентирующее устройство (рис. 4.17).

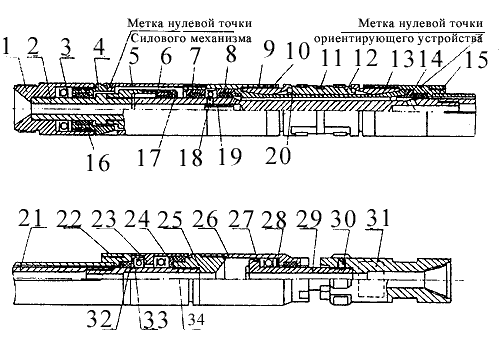

Рис. 4.17.
Система для управления траекторией скважины СиНУС.
1, 25, 31 -
переходники; 2, 21 - валы; 3, 33 - подшипники; 4, 7, 8,
14 - втулки; 5 - патрубок; 6, 23 - крышки; 9 -
подшипниковый корпус; 10 - регулировочная гайка; 11 -
эластичное кольцо; 12 - ползуны; 13 - корпус стабилизатора;
15 - эксцентричный груз; 16, 17, 22, 27, 34 - уплотнения;
18, 30 - винты; 19 - клапан; 20 - эластичная
оболочка; 24, 32 - шайбы; 26 - полумуфта; 28 -
прокладка; 29 - ось.
Силовой механизм
- это
устройство, обеспечивающее эксцентричное приложение осевой нагрузки к
вращающемуся в процессе бурения колонковому набору в постоянном направлении
относительно апсидальной плоскости скважины. Состоит из нижнего переходника
1, вала 2, упорного подшипника 3, втулки 4 с
уплотнениями 16 и 22 и патрубка
5.
Стабилизатор включает два симметрично
расположенных ползуна 12, взаимодействующих со стенкой скважины под
давлением поступающей на забой промывочной жидкости, эластичную оболочку
20, размещенную в полости корпуса 13, две регулировочные гайки
на каждой из сторон корпуса 13 для взаимной ориентации стабилизатора,
соответственно с силовым механизмом и ориентирующим
усгройcтвом.
Ориентирующее устройство содержит эксцентричный груз
15, вал 21 и верхний подшипниковый узел подвески 27,
28.
Техническая характеристика системы
СиНУС-76
| Диапазон регулирования интенсивности искривления, градус/м | 0 - 0,3 |
| Интенсивность естественного искривления, при которой обеспечивается бурение прямолинейных интервалов скважин, градус/м, не более | 0,3 |
| Диапазон зенитных углов при ориентировании, градус | 3 - 90 |
| Среднее время ориентирования, ч | 0,1 |
| Диаметр корпуса, мм | 73 |
| Длина, мм | 2105 |
| Осевая нагрузка, даН, не более | 1800 |
| Частота вращения вала, с-1, не более | 10 |
| Расход промывочной жидкости (техническая вода, глинистый раствор) м3/с, не более | 0,013 |
| Породоразрушающий инструмент | Алмазные коронки, долота |
Перед спуском в скважину системы с присоединенным колонковым набором длиной до 3 м производится взаимное ориентирование силового механизма и ориентирующего устройства в соответствии с требуемым углом установки.
После спуска осуществляется трех-, четырехкратное расхаживание снаряда на высоту до 1 м для повышения точности ориентирования системы. Включается подача промывочной жидкости, под давлением которой эластичная оболочка 20 расширяется до упора ползунов 12 в стенки скважины.
Благодаря этому взаимодействию сохраняется ориентированное положение силового механизма при постановке на забой и в процессе бурения. В силовом механизме создается эсцентричное приложение осевой нагрузки на колонковый набор, под действием которого на породоразрушающем инструменте возникают постоянно направленные усилия.
В результате этого система получает возможность производить в зависимости от поставленных задач бурение прямолинейных интервалов скважин, противодействуя естественному искривлению или бурение ствола с малой интенсивностью искривления с одновременным отбором керна.
