Набор инструмента для бурения с гидротранспортом керна
Буровой инструмент комплексов КГК изготавливается в виде
наборов, укомплектованных всем необходимым для ведения буровых работ в течение
1—2 полевых сезонов. В зависимости от решаемых геологических задач в состав
комплектов бурового инструмента включаются специальные буровые снаряды и
технические средства, обеспечивающие их выполнение.
Типовой набор
инструмента (рис. 7.36) содержит:
- двойные стальные или легкосплавные бурильные трубы 1
- керноприемные трубы 9, 12 и 14 для различных геолого-технических условий бурения
- твердосплавные коронки 11 и 13 различных диаметров
- снаряды для бурения шарошечными долотами 10
- лопастные долота 8
- соединительные переходники 6 и 7
- вспомогательные инструменты 2—5

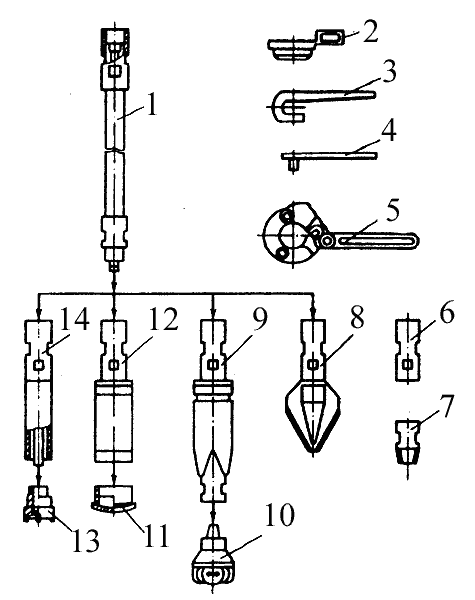

Рис. 7.36. Типовой набор инструмента для бурения с гидротранспортом керна.
Снаряд для бурения шарочными долотами
Для бурения скважин шарошечными долотами применяется специальный снаряд (рис. 7.42), содержащий эжекторное устройство, которое обеспечивает отсос промывочной жидкости из затрубного пространства скважины через боковые шламозаборные окна.
Лопасные долота
В составе бурового инструмента при бескерновом бурении применяется лопастное долото (рис. 7.43). Оно состоит из корпуса 4, снабженного шламозаборным конусом, в полости которого установлен породоприемный патрубок 5, соединяющийся с внутренней трубой двойной бурильной колонны.
Твердосплавные коронки различного диаметра
Комплексы КГК для бурения скважин, по диаметру незначительно превышающих диаметр бурильной колонны (на 15—20%), комплектуются коронками со спиральными или смещенными относительно осей ребрами (рис. 7.45).
Классификация способов отбора коренных пород при бурении с гидротранспортом керна
Существующие способы отбора проб коренных пород могут быть разделены на две группы (рис. 7.47). К первой группе относятся способы отбора образцов, осуществляемые без подъема бурильной колонны из скважины, ко второй — способы отбора образцов, требующие извлечения бурильной колонны.
Бурильная колонна комплексов КГК
Бурильная колонна комплексов состоит из секций двойных труб, соединенных между собой ниппелями и муфтами с помощью слабоконической ленточной резьбы.
