Краны шаровые проходные 11ч37п

Шаровые краны 11ч37п проходные сальниковые фланцевые чугунные имеют малые габариты, малое гидравлическое сопротивление и высокие эксплуатационные качества, благодаря чему они получают широкое применение на различных трубопроводах, в том числе и на трубопроводах больших диаметров прохода.

Краны, выпускаемые серийно, предназначены для трубопроводов, транспортирующих воду, нефть или минеральное масло при рабочей температуре tp ≤100° С. Краны на трубопроводе могут устанавливаться в любом рабочем положении.

Корпусные детали крана изготовляются из чугуна, а уплотнительные кольца — из фторопласта-4. Набивка сальника из пропитанной пеньки. Присоединение к трубопроводу осуществляется при помощи фланцев по ГОСТ 1235—67 Направление проходного отверстия в пробке указано риской на торце квадрата пробки. Краны испытываются на прочность при пробном давлении рар—1,5 МПа. Допустимое рабочее давление среды ρр = 1,0 МПа при tр ≤ 100° С.

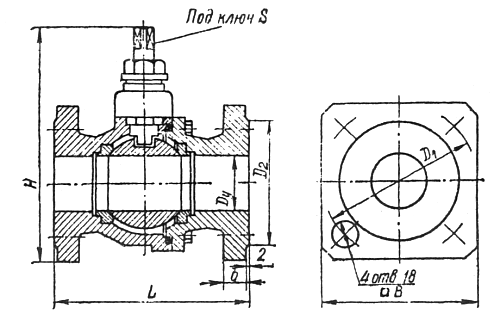

Dy, мм	L	B	D1	D2	b	H	S	Масса, кг
	мм
40	160	110	110	88	16	167	12	5,5
50	180	125	125	102	17	187	17	8,3
65	190	140	145	122	17	215	17	11,2
80	200	150	160	138	19	265	17	15,4
100	230	215	180	158	19	322	19	26
