Технические характеристики подъемного крюка
Крюк подъемный (рис. 9.7) — подвижная часть талевой системы - предназначен для подвешивания стропов, элеваторов, вертлюгов и других приспособлений.
Крюк типа КР в исполнении I (однорогий) имеет грузоподъемность 12,5 и 20 т, в исполнении II (трехрогий) - от 32 до 125 т. Крюк состоит из рога, подвески и серьги. Подвеска имеет упорный подшипник и пружину, что обеспечивает вращение рога как под нагрузкой, так и без нее. С помощью серьги крюк подвешивается к талевой системе.

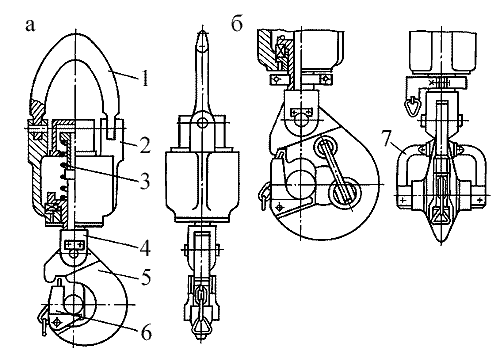

Рис. 9.7. Подъемные крюки:
а - однорогий крюк
(исполнение I); б - трехрогий крюк (исполнение II); 1 -
серьга; 2 - корпус крюка; 3 - пружина; 4 - ствол
крюка; 5 - рог крюка; 6 - седло; 7 - дополнительный рог со
скобой.
