Клапан мембранный

Корпусные детали мембранных клапанов изготовляются из серого чугуна, изнутри наносится коррозионностойкое покрытие. Расход рабочей среды регулируется перекрытием прохода в седле гибкой мембраной, изготовляемой из полиэтилена, фторопласта или резины. Мембрана является наименее долговечным элементом этих клапанов. Ниже приведены краткие технические характеристики и габаритные размеры регулирующих мембранных клапанов, выпускаемых серийно.

При гидравлическом испытании на герметичность регулирующих мембранных клапанов через закрытый регулирующий (запорный) орган клапана допускаются протечки воды в следующих объемах:

Dу, мм....... 10   15    20    25    32    40    50     80    100
Допустимая   протечка,
     г/мин....... 14   34    40    65    105   135   215   475   760

Клапаны регулирующие мембранные с защитным покрытием с пневматическим мембранным исполнительным механизмом фланцевые чугунные на ру = 0,6 МПа, ру = 0,4 МПа и рр= 0,3 МПа (табл. 14.2). Вид действия — нормально открыт» (НО), при подаче командного давления воздуха клапан закрывается. Условные обозначения: РХ 65231(НО), 25ч5п1 (НО), 25ч5п2 (НО). Предназначаются для жидких и газообразных коррозионных сред при температуре до 60 или 110° С в зависимости от материала защитного покрытия (табл. 14.3). Клапаны устанавливаются на горизонтальном трубопроводе вертикально, МИМ вверх. Рабочая среда подается под мембрану с любой стороны прохода. Управляются клапаны дистанционно при помощи сжатого воздуха. Полный ход штока происходит при изменении командного давления воздуха от 0,02 до 0,1 МПа (подается в позиционер).

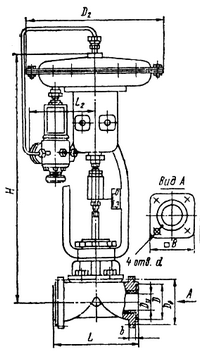

Таблица 14.2. Габаритные, присоединительные размеры и масса регулирующих клапанов 25ч5п1 (НО), 25ч5п2 (НО) и РХ 65231 (НО)

	Dy, мм	L	L2	H	D	D1	D2
		мм
	10	90	140	430	22	60	200
	15	110	140	455	38	65	200
	20	130	140	572	45	75	250
	25	150	140	586	53	85	250
	32	170	160	695	62	100	310
	40	190	160	705	74	110	310
	50	200	325	800	86	125	380
	80	240	325	850	125	150	380
	100	300	325	1040	145	170	470
	Dy, мм	В	b	d	Kvy, м3/ч	Масса (кг) с позиционером
						Исполнение 1 (полиэтилен)	Исполнение 2 (фторопласт)
	10	60	11	7	1,3	7,8	7,9
	15	75	13	14	3,2	8,7	8,8
	20	80	13	14	5	16,3	17,1
	25	90	16	14	8	17,2	18,3
	32	105	17	18	13	26,9	29
	40	110	19	18	20	29,3	32,7
	50	125	20	18	32	46,5	49,7
	80	140	20	18	80	56,9	57,5
	100	155	20	18	130	94,3	95,1

Управляющее давление воздуха 0,25 или 0,4 МПа. Корпусные детали изготовляются из чугуна, корпус изнутри покрывается коррозионно-стойким материалом, шток изготовляется из стали 20X13. Материалы защитных покрытий и мембран приведены в табл. 14.3. Условное и пробное давления следующие:

Dy, мм...20; 25; 32  40;50  80;100
py, Мпа...0,6  0,4  рр=0,3 Мпа
py, Мпа... 0,9  0,6  0,45
py, Мпа...0,6  0,4  0,3

Клапаны регулирующие мембранные с защитным покрытием с пневматическим мембранным исполнительным механизмом фланцевые чугунные на ру  = 0,6 МПа, ру = 0,4 МПа и рр = 0,3 МПа (табл. 14.4). Вид действия — «нормально закрытый» (НЗ), при подаче командного давления воздуха клапан открывается. Условные обозначения РХ 65231 (НЗ), 25ч7п1 (НЗ), 25ч7п2 (НЗ). Предназначаются для жидких и газообразных коррозионных сред при температуре до 60 или 110° С в зависимости от материала защитного покрытия. Клапаны устанавливаются на горизонтальном трубопроводе вертикально, МИМ вверх.

Таблица 14.4. Габаритные, присоединительные размеры и масса регулирующих клапанов и РХ 65231 (НЗ), 25ч7п1 (НЗ), 25ч7п2 (ИЗ)

	Dy, мм	L	H	D	D1	D2	B
		мм
	10	90	515	22	60	200	60
	15	110	540	38	65	200	75
	20	130	705	45	75	250	80
	25	150	716	53	85	250	90
	32	170	825	62	100	310	105
	40	190	835	74	110	310	110
	50	200	855	86	125	380	125
	80	240	900	125	150	380	140
	100	270	1095	145	170	470	155

Рабочая среда подается под мембрану с любой стороны прохода. Управление клапанами дистанционное при помощи сжатого воздуха. Полный ход штока происходит при изменении командного давления воздуха от 0,02 до 0,1 МПа (подается в позиционер). Управляющее давление воздуха 0,25 или 0,4 МПа. Корпусные детали изготовляются из чугуна, корпус изнутри покрывается коррозионностойким материалом. Материалы защитных покрытий мембран приведены в табл. 14.5.

Клапаны регулирующие мембранные эмалированные с пневматическим мембранным исполнительным механизмом (МИМ) фланцевые чугунные на ру = 0,6 МПа, ру = 0,4 МПа и рр = 0,3 МПа (табл. 14.6). Вид действия — «нормально открыт» (НО), при подаче командного давления воздуха клапан закрывается.

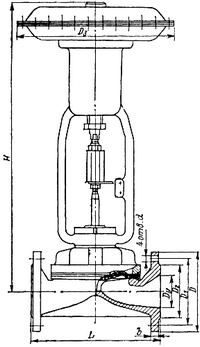

Таблица 14.6. Габаритные размеры и масса регулирующих клапанов 25ч35эм1-3 (НО)

Dy, мм	L	D	D1	D2	D3	Н	b	d	Масса, кг
	мм
10	120	90	60	40	200	280	12	14	11
15	130	95	65	45	200	280	12	14	11,5
20	150	95	65	58	250	445	14	14	17,5
25	160	100	75	68	250	450	14	14	18,5
32	180	120	90	78	250	460	16	14	29,5
40	200	130	100	88	310	567	16	14	31
50	230	140	110	102	380	600	17	14	47,5
65	290	160	130	122	380	600	17	14	49,5
80	310	185	150	128	380	715	19	18	65
100	350	205	170	148	470	856	19	18	100

Условное обозначение 25ч35эм1-3 (НО). Предназначаются для агрессивных сред при рабочей температуре от —15 до +120° С (исполнения 1 и 2) и от —15 до +90° С (исполнение 3). Клапаны устанавливаются на горизонтальном трубопроводе вертикально, МИМ вверх. Рабочая среда подается под мембрану с любой стороны. Управление клапанами дистанционное при помощи сжатого воздуха. На МИМ установлено позиционное реле (позиционер). Полный ход штока происходит при изменении командного давления воздуха от 0,02 до 0,1 МПа (подается в позиционер).

Управляющее давление воздуха 0,25 МПа. Корпусные детали изготовляются из чугуна, внутренняя поверхность корпуса и уплотнительная поверхность присоединительных фланцев покрыты кислотостойкой эмалью. Условные, пробные и рабочие давления:

Dy, мм...10;15   20;25;32   40;50  65;80;100
py, Мпа... 1  0,6  0,4  -
py, Мпа...1,5 0,9  0,6  0,45
py, Мпа   1  0,6  0,4  0,3
