Опускание шпинделя бурового агрегата ЗИФ-1200А

Схемы работы гидросистемы при опускании шпинделя

Опускание шпинделя с помощью гидравлических цилиндров производится в тех случаях, когда:

  • бурение ведется с дополнительной нагрузкой, или при работе шпинделя как пресса при обсадке скважины трубами. В этом случае гидросистема работает по схеме «а» (рис. 23);
  • бурение ведется с разгрузкой, или производится плавное опускание шпинделя; гидросистема бурового станка ЗИФ-1200А работает по схеме «б» (рис. 23).

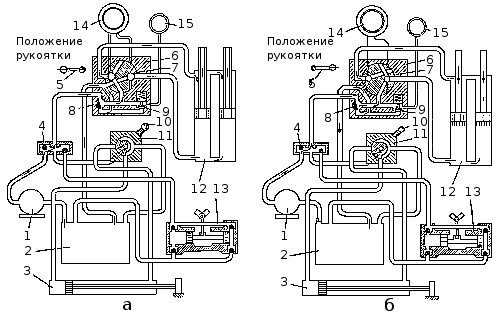

Рис. 23 а и б. Схемы работы гидросистемы при опускании шпинделя: 1 — маслонасос; 2 — маслобак; 3 — цилиндр перемещения станка; 4 — клапанная коробка; 5 — рукоятка прибора гидроуправления; 6 — прибор гидроуправления; 7 — золотник; 8 — дроссель; 9 — предохранительный клапан; 10 — рукоятка включения цилиндра перемещения станка; 11 — золотник цилиндра перемещения станка; 12 — цилиндр вращателя; 13 — ручной маслонасос; 14 — указатель давления на забой; 15 — манометр.

Для работы гидросистемы по схеме «а» рукоятка прибора гидроуправления устанавливается в крайнее правое положение.

Соответственно этому положению рукоятки, нагнетательный канал золотника прибора будет находиться против канала в корпусе прибора, соединенного трубкой с верхними полостями цилиндров вращателя. Сливной канал в золотнике, в этот момент, будет находиться против канала в корпусе прибора, соединенного с нижними полостями цилиндров вращателя.

Таким образом, по мере опускания шпинделя вниз, масло через нагнетательный канал золотника будет поступать в верхние полости цилиндров вращателя, а из нижних полостей цилиндров вращателя масло будет вытесняться поршнями на слив в бак.

Избыточная часть масла, поступающая в прибор от маслонасоса, уходит через дроссель на слив.При работе гидросистемы по схеме «б» рукоятка прибора гидроуправления находится в крайнем левом положении, как и при подъеме шпинделя вверх.

Движение масла в приборе и между прибором и полостями цилиндров вращателя происходит при этом так же, как и в случае опускания шпинделя вниз, потому что давление масла в нижних полостях цилиндров вращателя уравновешивает (разгружает) только ту часть веса бурового снаряда, которая не нужна для создания давления на забой, и под действием неуравновешенной части веса бурового снаряда шпиндель опускается вниз, вытесняя масло из нижних полостей цилиндров в нагнетательный канал золотника, а из него через дроссель в сливной канал прибора.

Масло, поступающее в прибор от маслонасоса, тоже через дроссель уходит в сливной канал прибора. Из сливного канала часть масла уходит через золотник на заполнение верхних полостей цилиндров вращателя, а остальная часть по сливной трубке поступает в бак.
