Технические характеристики скважинных насосов
Цилиндр вставного скважинного насоса (см. рис. 4.23) спускается внутри труб на колонне штанг и монтируется на них с помощью специального замкового соединения. Это позволяет менять вставной насос без спуска и подъема труб. Но при одинаковых диаметрах плунжеров вставной насос требует применения НКТ большего диаметра.

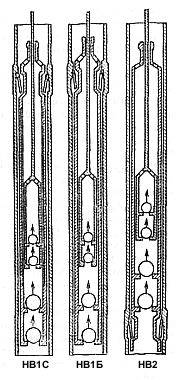

Рис. 4.23.
Насосы скважинные вставные
Скважинные насосы исполнения НВ1С предназначены для откачивания из нефтяных скважин маловязкой жидкости.
Насос состоит из составного цилиндра на нижний конец которого навернут сдвоенный всасывающий клапан, а на верхний конец - замок плунжера, подвижно расположенного внутри цилиндра, на резьбовые концы которого навинчены: снизу сдвоенный нагнетательный клапан, а сверху - клетка плунжера. Для присоединения плунжера к колонне насосных штанг насос снабжен штоком, навинченным на клетку плунжера и закрепленным контргайкой. В расточке верхнего переводника цилиндра расположен упор, упираясь на который, плунжер обеспечивает срыв скважинного насоса с опоры. Клапаны насосов комплектуются парой «седло — шарик».
Скважинные насосы исполнения НВ1Б. Это насосы, по назначению, конструктивному исполнению, принципу работы аналогичны насосам исполнения НВ1С и отличаются от них только тем, что в качестве цилиндра использованы цельные цилиндры исполнения ЦБ, характеризующиеся повышенной прочностью, износостойкостью и транспортабельностью по сравнению с цилиндрами исполнения ЦС.
Скважинные насосы исполнения НВ2 имеют область применения аналогичную области применения скважинных насосов исполнения НВ1, однако могут быть спущены в скважины на большую глубину.
Устройство вставного скважинного насоса НБ1 с верхним расположением замка
Насос с верхним расположением замка, изображенный на рисунках 3 и 4, состоит из цилиндра 1 с навернутыми на него удлинителями: верхним 2 и нижним 3. В нижний удлинитель ввернут всасывающий клапан, состоящий из пары «седло-шарик» 4, корпуса клапана 5 и наконечника 6. В верхний удлинитель ввернут замок,адаптированный к замковой опоре НМ (по стандарту API с якорем на насосе) - приведен на рисунке 3 - или к опоре ОМ,оснащенной якорем, (для насосов по ГОСТ Р 51896-2002) - приведен на рисунке 4.
Устройство скважинного штангового насоса НБ2 с нижним расположением замка
Скважинный насос с нижним расположением замка, адаптированный к замковой опоре типа ОМ (рисунок 5), имеет цилиндр с удлинителями и всасывающий клапан, в котором наконечник заменен переводником 1, навернутым на упорный ниппель 2. Между переводником 1 и упорным ниппелем 2 установлен конус 3. В верхний удлинитель 4 ввернут переводник 5, соединяющий его с клеткой направляющей 6. В расточке удлинителя 4 установлен упор 7, а в расточке клетки направляющей 6 - защитная втулка 8.
Фиксация вставных насосов в насосно-компрессорных трубах
